3D 間取り図に天井を追加する
3D 間取り図を作成する際、自分のビジョンを表現するには設計の細部まで気を配ることが重要です。Houzz Pro の 3Dフロアプランナーでは、間取り図に天井のデザインを追加できます。天井を追加することで図面がよりリアルになり、顧客もイメージしやすくなります。
この資料では、3Dフロアプランナーで間取り図を作成する際に、天井を追加する方法について説明します。
天井を作成する

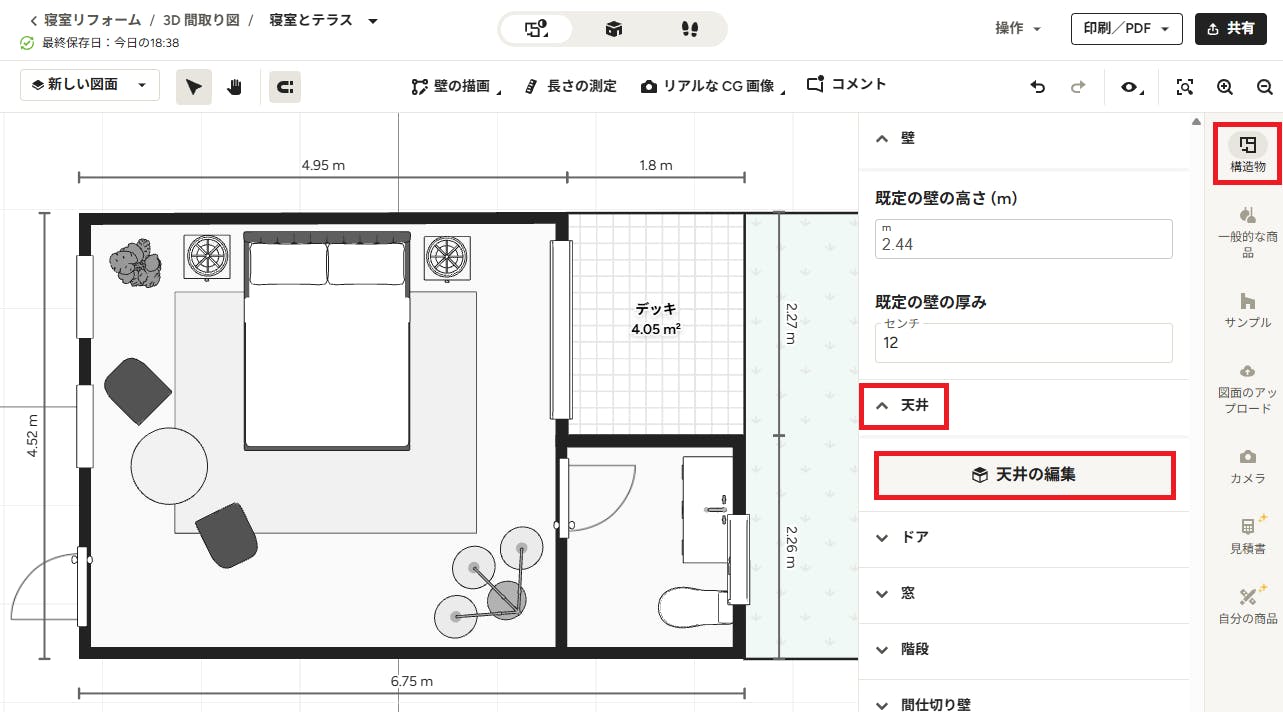

まず、天井を設定したい 3D 間取り図を開きます。そして、画面右端のナビゲーションから「構造物」アイコンをクリックし、一覧から［天井］を選択して開き、［天井の編集］をクリックします。
右側のサイドパネルに「天井を編集する部屋を選択してください。」というメッセージが表示されるので、間取り図内の天井を設定する部屋をクリックします。

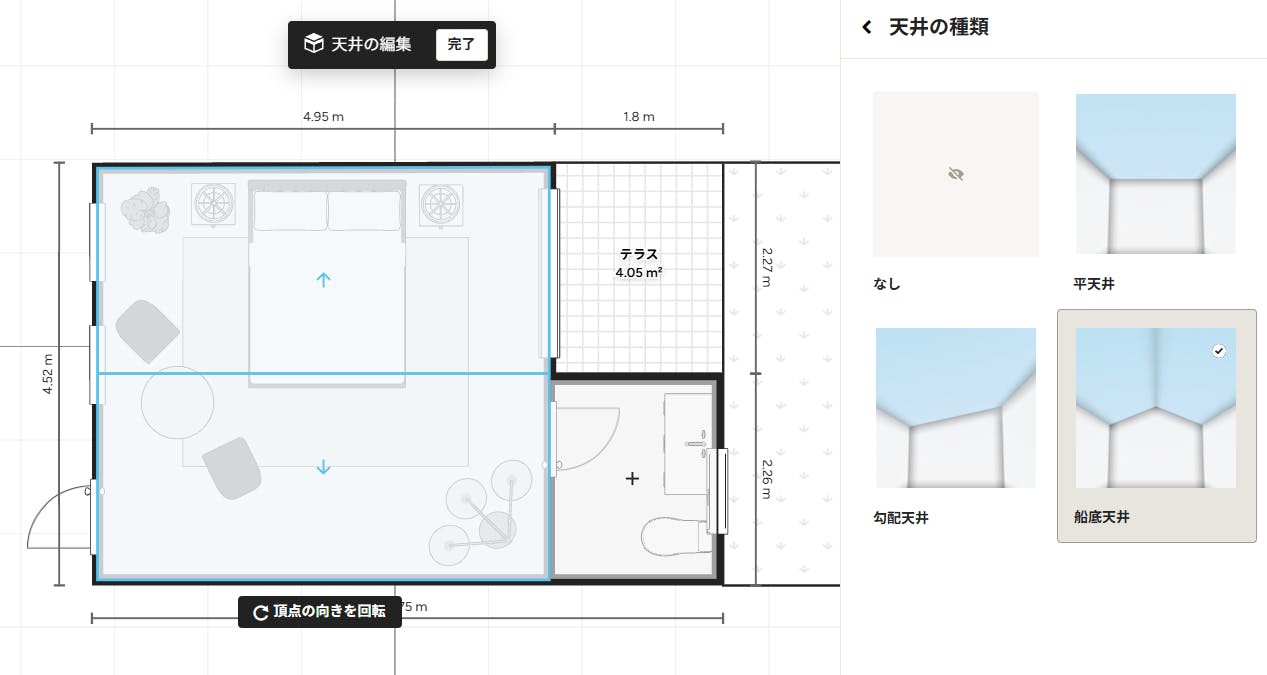

すると、天井の種類が表示されます。「平天井」・「勾配天井」・「船底天井」の中から選択します。
天井の種類を決めたら、続いて天井の詳細設定を行います。
天井の高さ

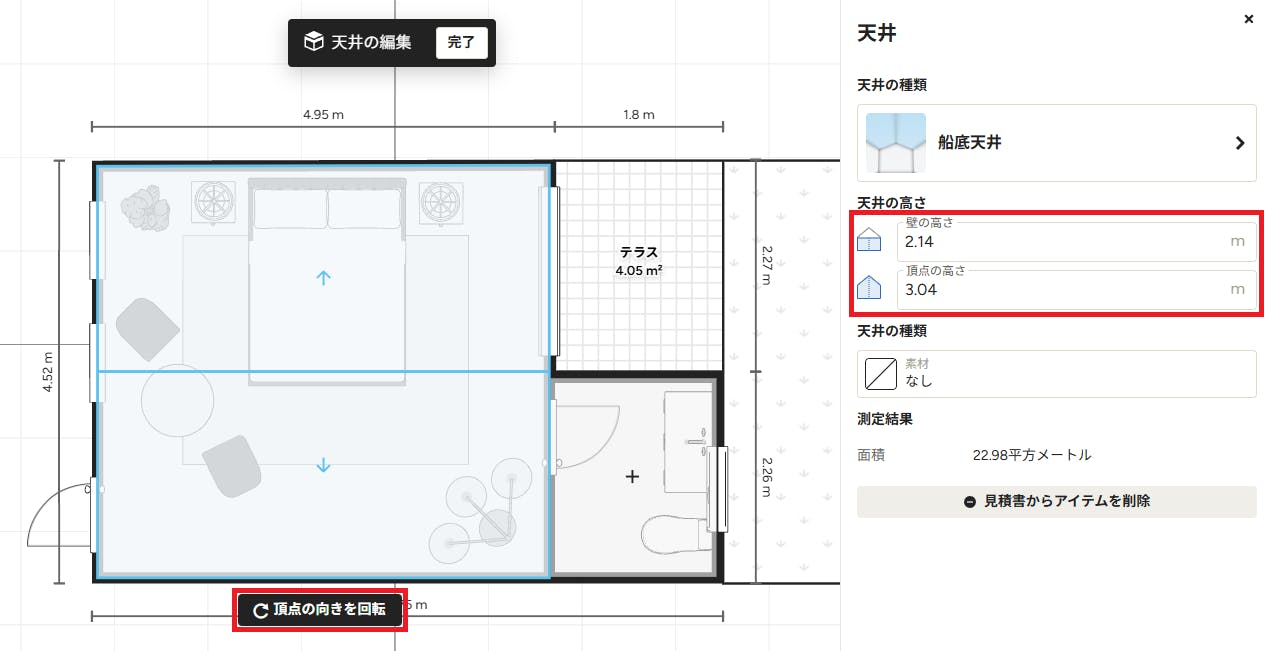

天井の高さは簡単に調整できます。平天井の場合、設定するのは壁の高さのみです。勾配天井または船底天井を選択した場合は、壁の高さと頂点の高さを設定します。「壁の高さ」とは天井の一番低い部分の高さで、「頂点の高さ」は天井の一番高い部分の高さです。
勾配天井または船底天井の場合、頂点の向きを調整する必要があります。［頂点の向きを回転］ボタンをクリックすることで、勾配の向きを指定できます。
天井の仕上げを設定する

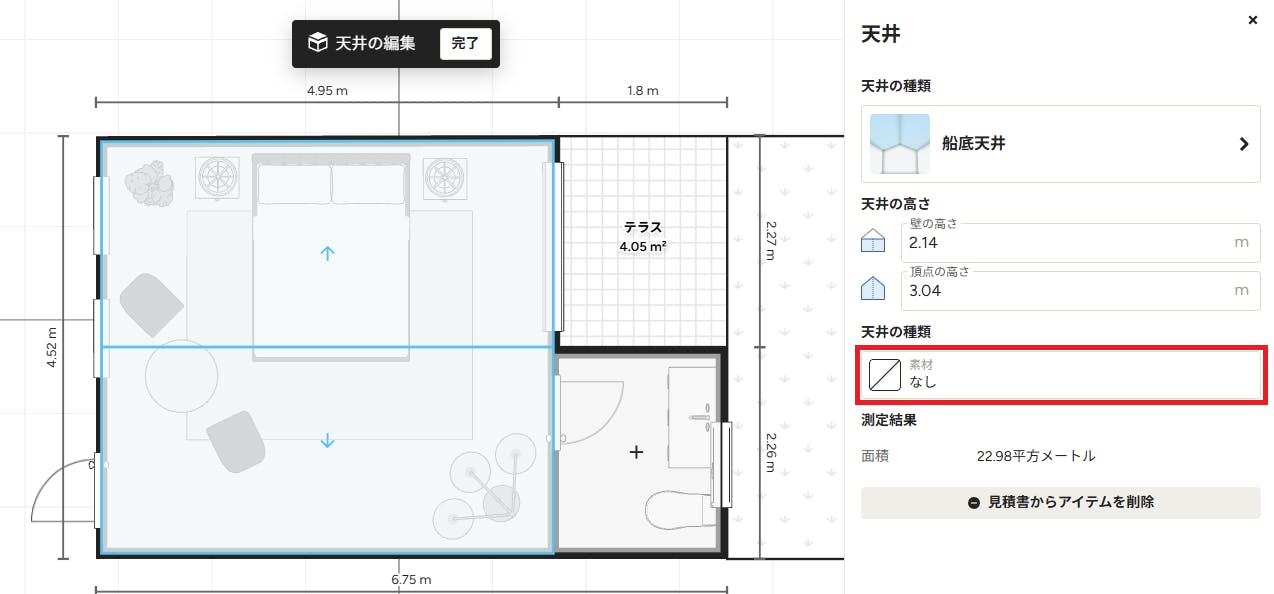

天井の材質や色を膨大な数のオプションから指定できます。指定するには、「天井の種類」の素材ボックスをクリックします

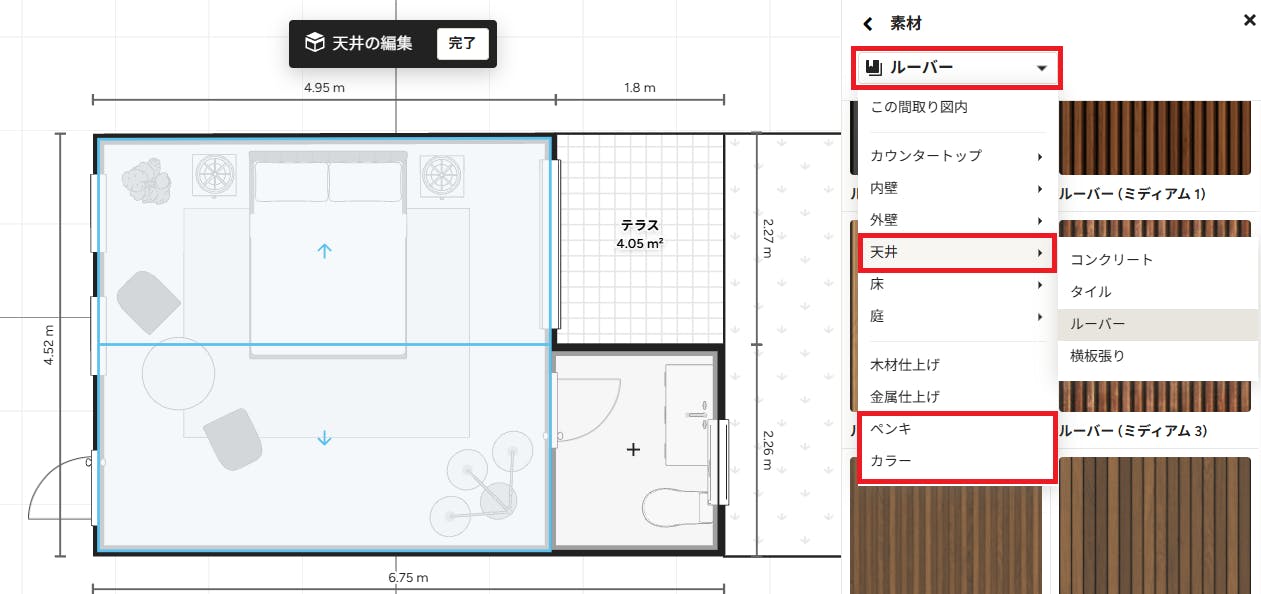

「素材」ライブラリーが表示されたら、上部のドロップダウン メニューから「天井」を選択します。すると、コンクリートやルーバー、横板張りなど、さまざまな種類の素材が表示されます。また、「ペンキ」や「カラー」も選択できます。気に入ったものをクリックすると、それが間取り図に適用されます。
素材の向きの回転
天井の素材によっては、素材の向きを調整できるものがあります。たとえば板張りやルーバーの場合、板を張る向きを指定して、より自分の思い描くイメージに近いものにすることができます。

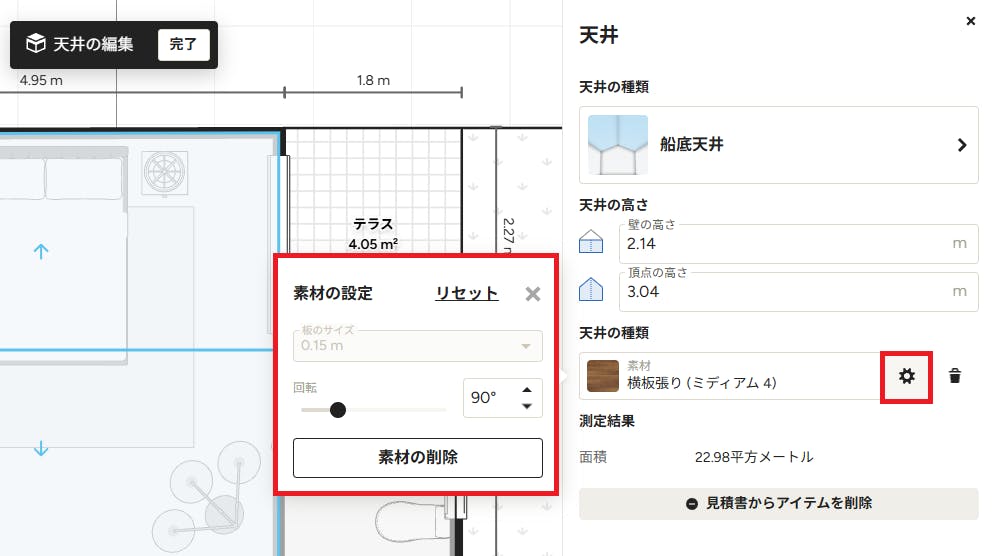

天井の素材を選択した後、サイドパネルの右上にある X をクリックして「天井」のプロパティに戻り、「天井の種類」セクションにある歯車のアイコンをクリックすると、素材の設定画面が表示されます。スライダーを動かすか角度の数字を入力して、回転を指定します。

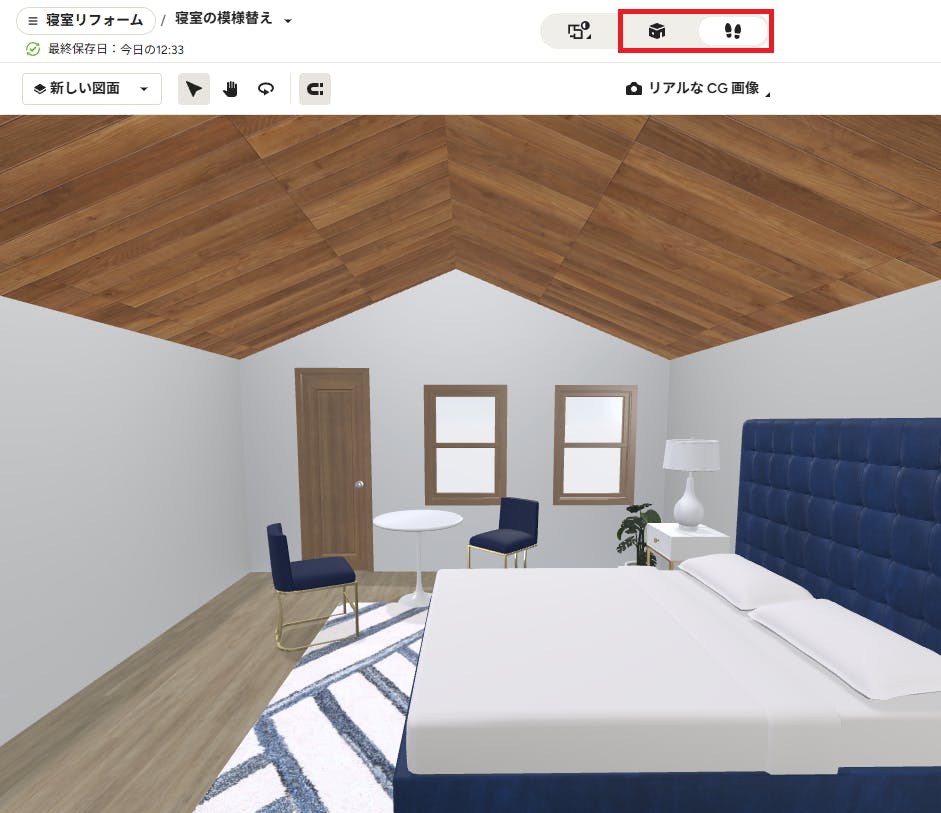

天井の設定が完了したら、間取り図上に表示されている「天井の編集」の［完了］ボタンをクリックします。そして、間取り図を「3Dシミュレーター」または「ウォークスルー」モードで表示して、天井が正しく設定されているか確認しましょう。
天井の梁を追加する

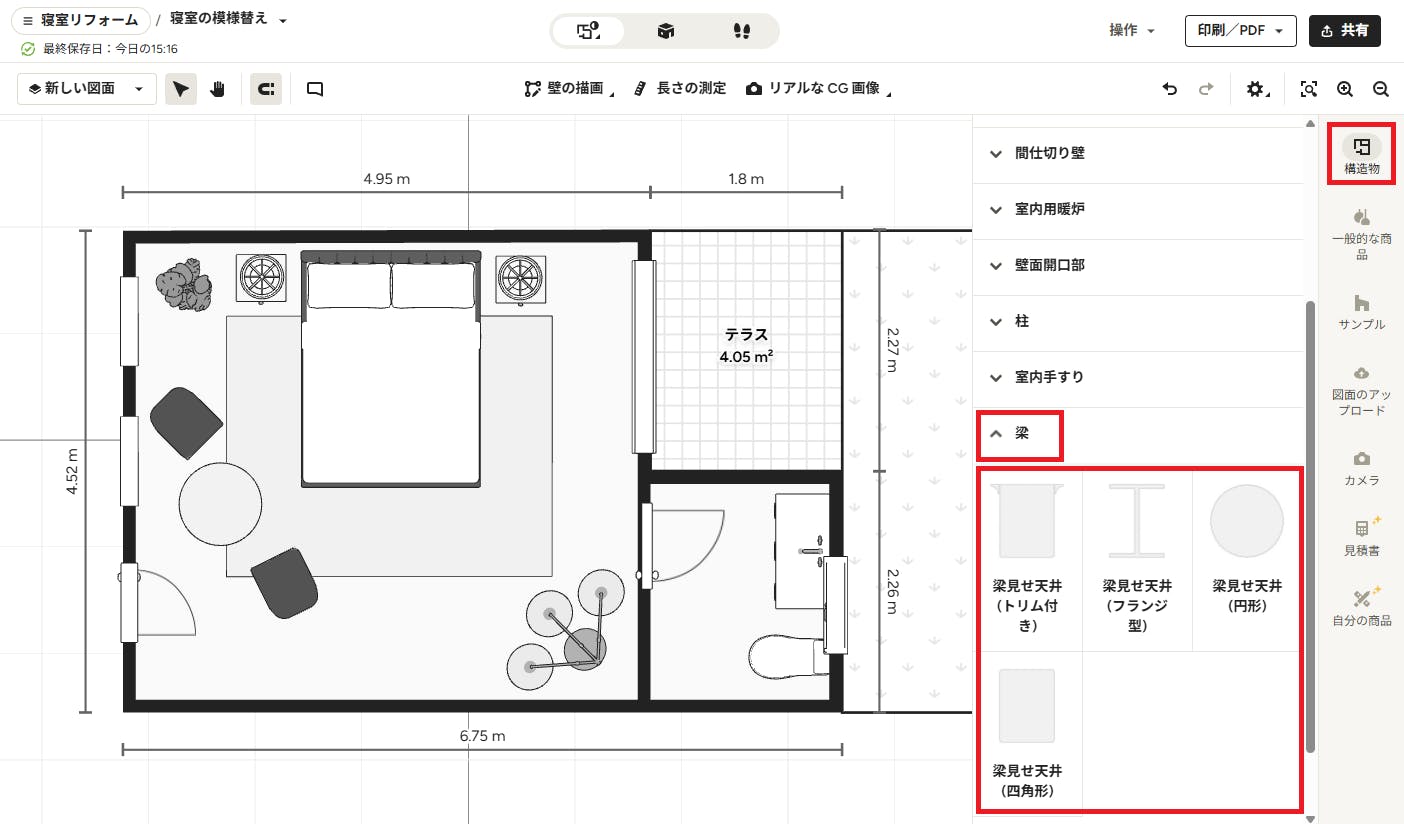

天井に梁を追加するには、画面右端のナビゲーションから「構造物」アイコンをクリックし、一覧から［梁］を選択して開きます。
そして、追加したい種類の梁を選択します。トリム付き、フランジ型、円形、四角形の選択肢があります。

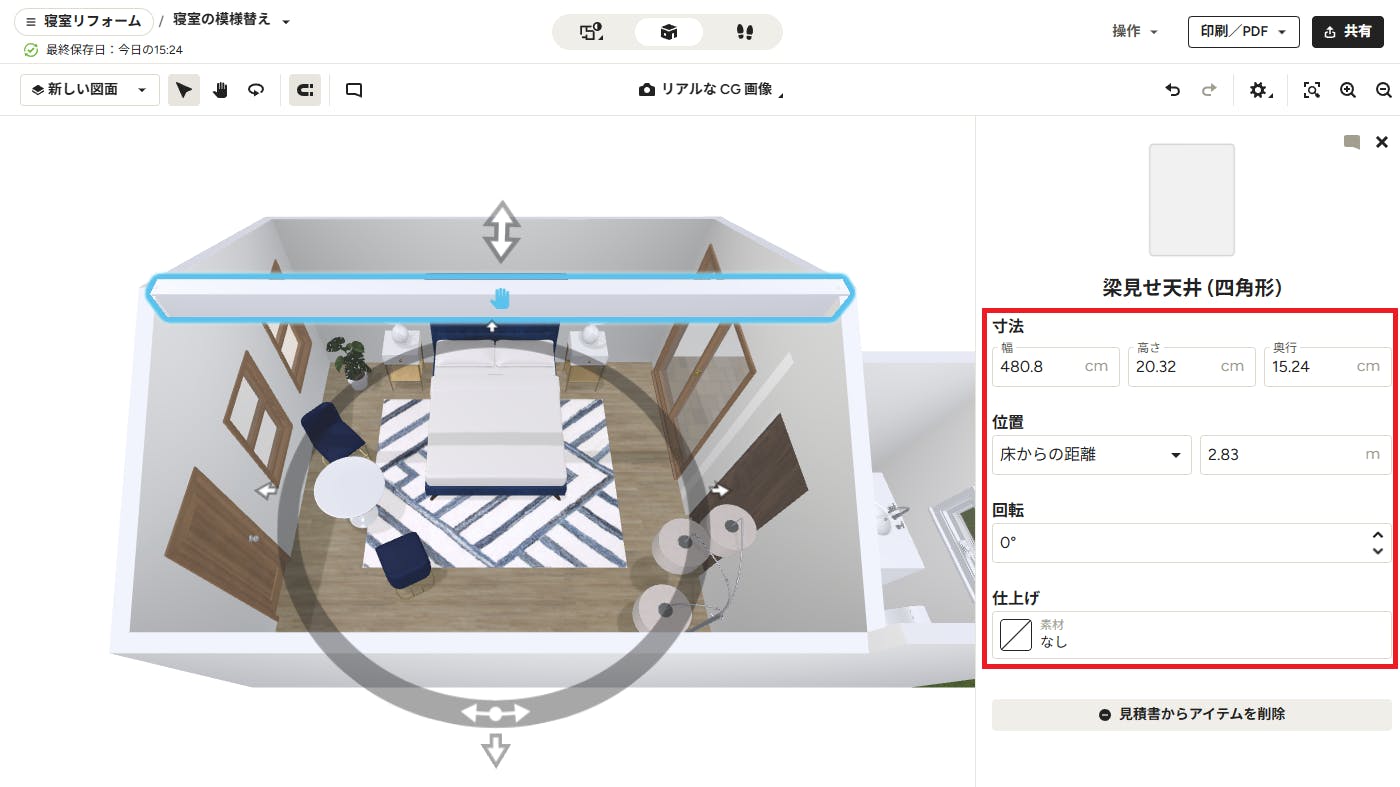

梁の種類をクリックすると、それが 3D 間取り図に追加されます。平面図モードまたは 3Dシミュレーターモードにして、梁の位置を正しい場所へ移動します。右側のサイドパネルで長さや高さ、床からの距離、向き（回転）を設定したり、仕上げを選択できます。

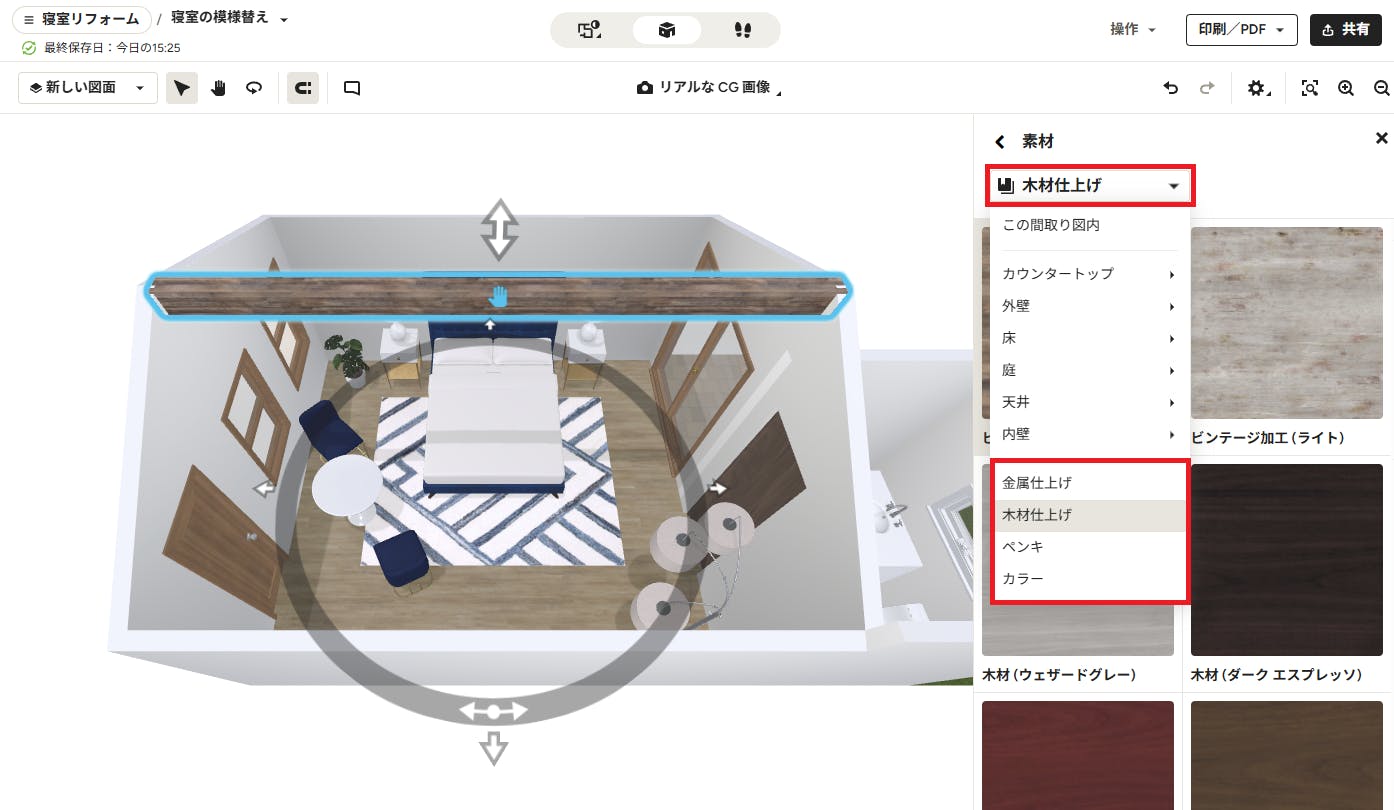

梁の仕上げを指定するには、右側サイドパネルの「仕上げ」の素材ボックスをクリックします。「素材」ライブラリーが表示され、デフォルトでは「木材仕上げ」のオプションが表示されます。それ以外には、「金属仕上げ」、「ペンキ」、「カラー」の中から選択することができます。気に入ったものをクリックすると、それが梁の素材として適用されます。
