3D 間取り図に外観デザインを追加する

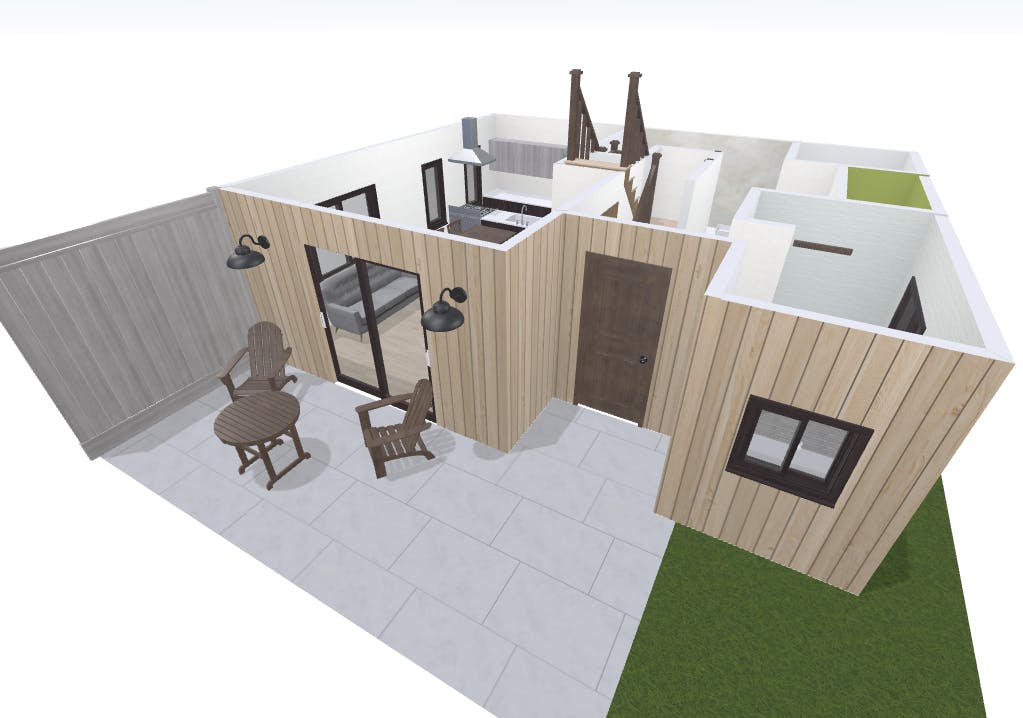

注文住宅の設計や全面的な住宅リフォーム、または屋外スペースのリフォームを行う場合、外観デザインはプロジェクトの重要な要素です。3Dフロアプランナーを使えば、窓やドア、外壁材、屋外の床素材、家具などを追加して、理想の外観を具体化していくことができます。
注意：機能は随時追加されていますが、現在のところ屋根材の変更や立面図の作成には対応していません。
作業を始める前に
外観部分の編集を行う前に、まずは建物の外壁を作成し、外部構造を完成させることが重要です。それには、3Dフロアプランナーの上部ツールバーにある ［壁の描画］ツールを使用します。詳しい手順については、「3D 間取り図を作成する」および「3Dフロアプランナーで正確な長さや角度の壁を作成する」をご覧ください。

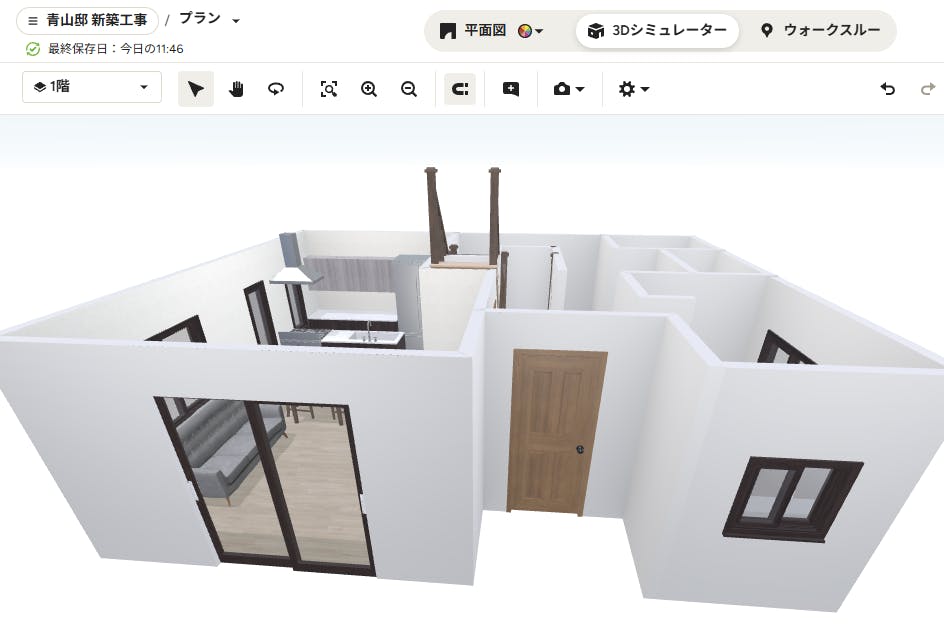

壁の作成が完了したら、外観のデザインに取りかかりましょう。
窓とドアを追加する
3Dフロアプランナーでは、「平面図」モードと「3Dシミュレーター」モードで間取り図に窓やドアを追加することができますが、正確な位置に配置しやすいのは「平面図」モードです。

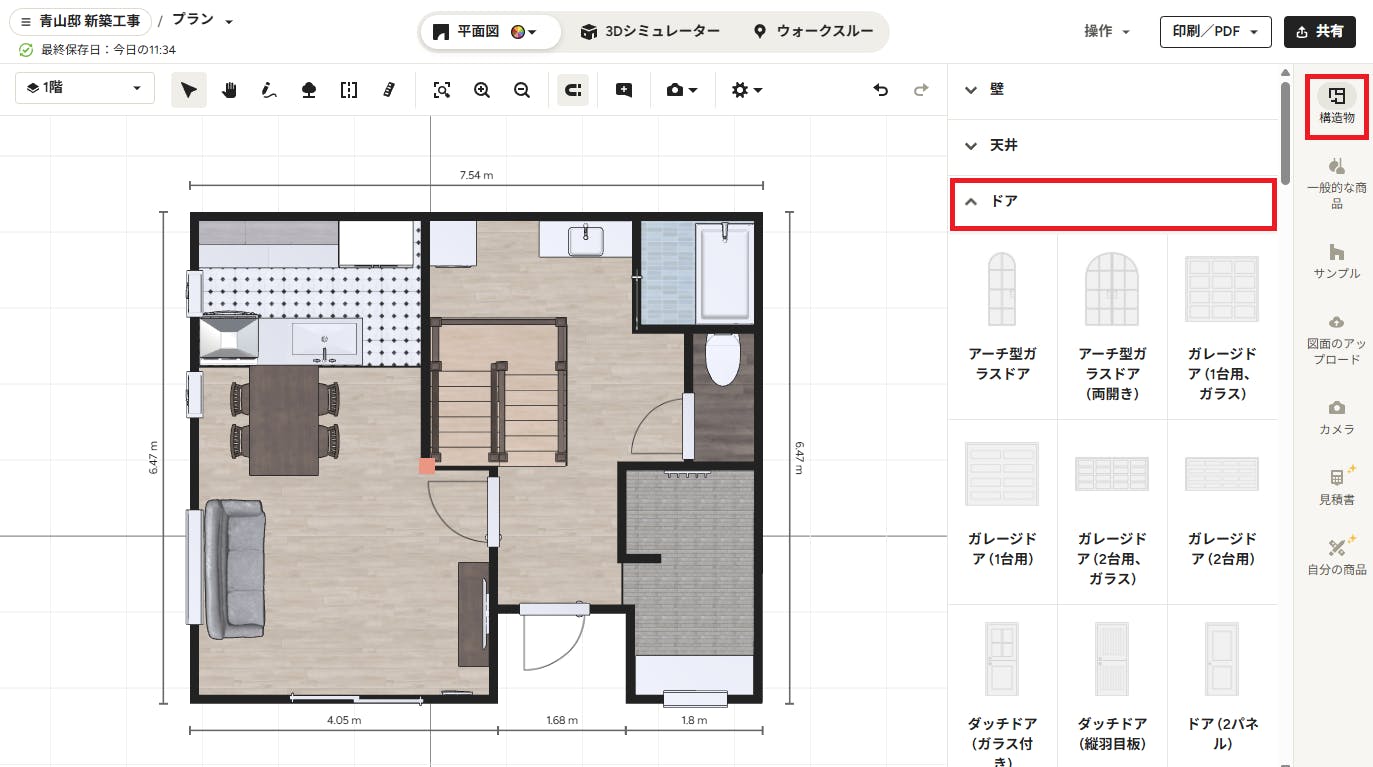

窓やドアを追加するには、画面右端のナビゲーションから「構造物」アイコンをクリックし、「ドア」または「窓」を選択します。
選べるスタイルの例は次のとおりです。
- ドア：室内用ドア、屋外用ドア（玄関ドア）、片開き・両開き、引き戸、バーンドアなど
- 窓：FIX窓、、出窓、引き違い窓、上げ下げ窓など
希望するドアや窓をクリックすると、間取り図に追加されます。

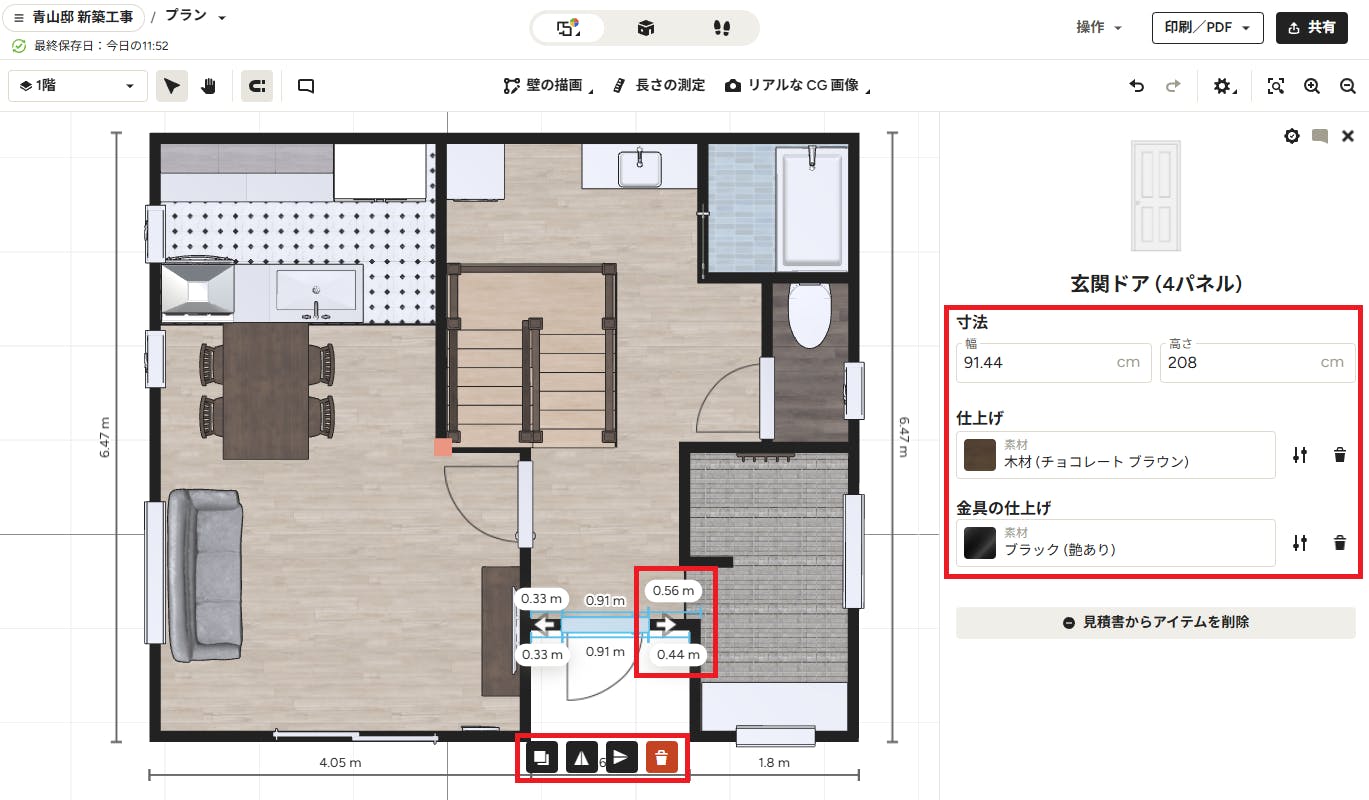

ドアや窓を追加後は、クリック＆ドラッグして位置を調整することが可能です。壁からの正確な距離を指定したい場合は、間取り図上で数値を直接変更して移動させることができます。さらに、間取り図の上に表示されるアイコンを使用して、窓やドアの複製・反転・削除ができます。
また、画面の右側サイドパネルでは、寸法を変更したり、塗装や仕上げ、金具の種類（該当する場合）を設定することができます。窓の場合は、床からの高さも調整できます。
必要な窓やドアをすべて追加したら、「3Dシミュレーター」モードで配置や仕上げ、そして全体的なデザインや見栄えを確認しましょう。
外壁材を追加する
窓とドアの追加が終わったら、次は外壁材（サイディング）を選択します。外壁材として使用できる素材には、レンガ、コンクリート、漆喰、金属クラッド、石材、木質系サイディングなどさまざまな種類があります。また、それぞれの材質に対して塗装の色をカスタマイズできるので、より自分のデザインを反映したものにできます。

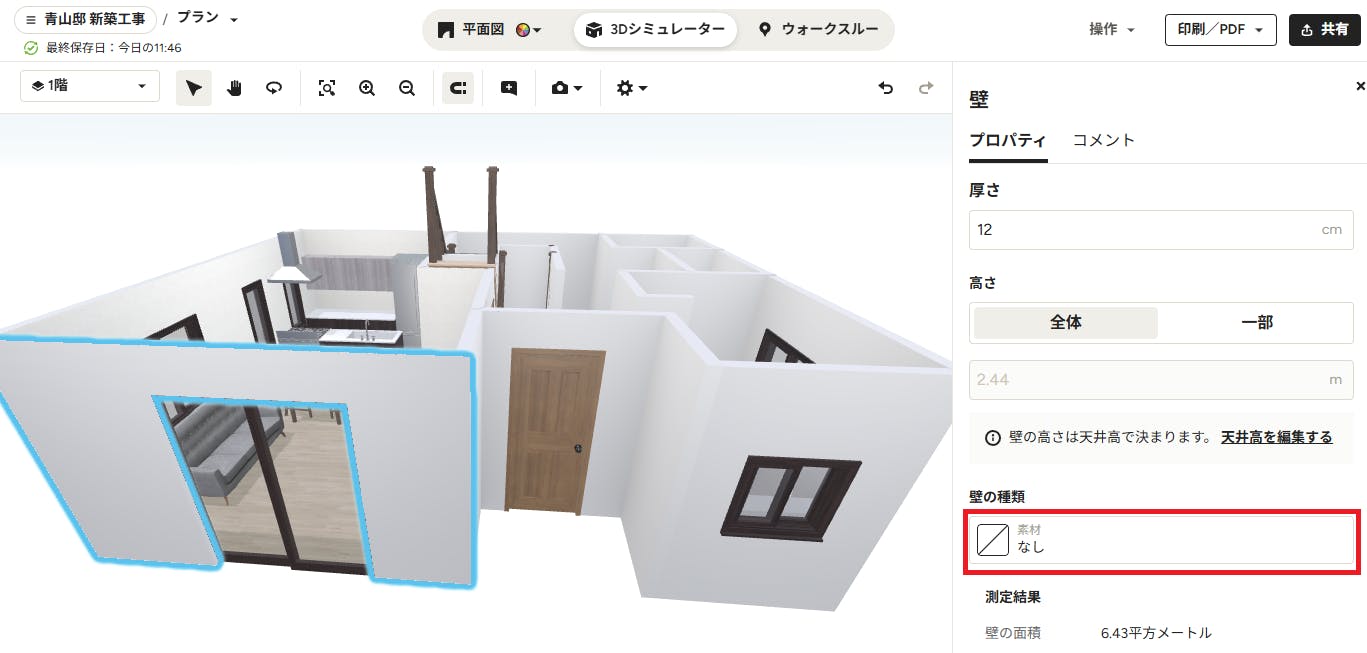

外壁材を設定するには、まず「3Dシミュレーター」モードにして設定したい外壁をクリックして選択し、右側サイドパネルで「壁の種類」の素材ボックスをクリックします。複数の外壁に同じ素材を適用したい場合は、［Shift］キーを押しながらクリックすると、複数の外壁を選択して一度に設定できます。

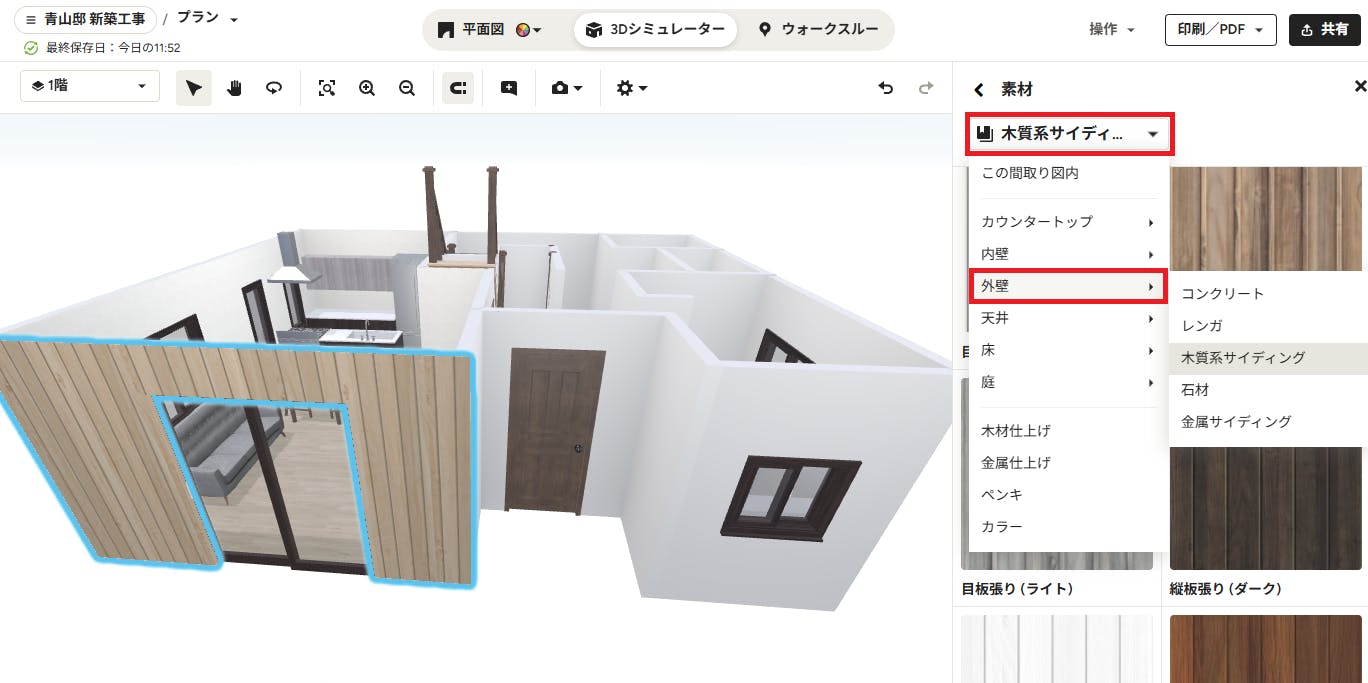

「素材」ライブラリーが表示されたら、上部のドロップダウン メニューから「外壁」を選択します。メニューから素材を選ぶと、色やデザインのオプションが表示されます。気に入ったものをクリックすると、即座に間取り図に適用されます。

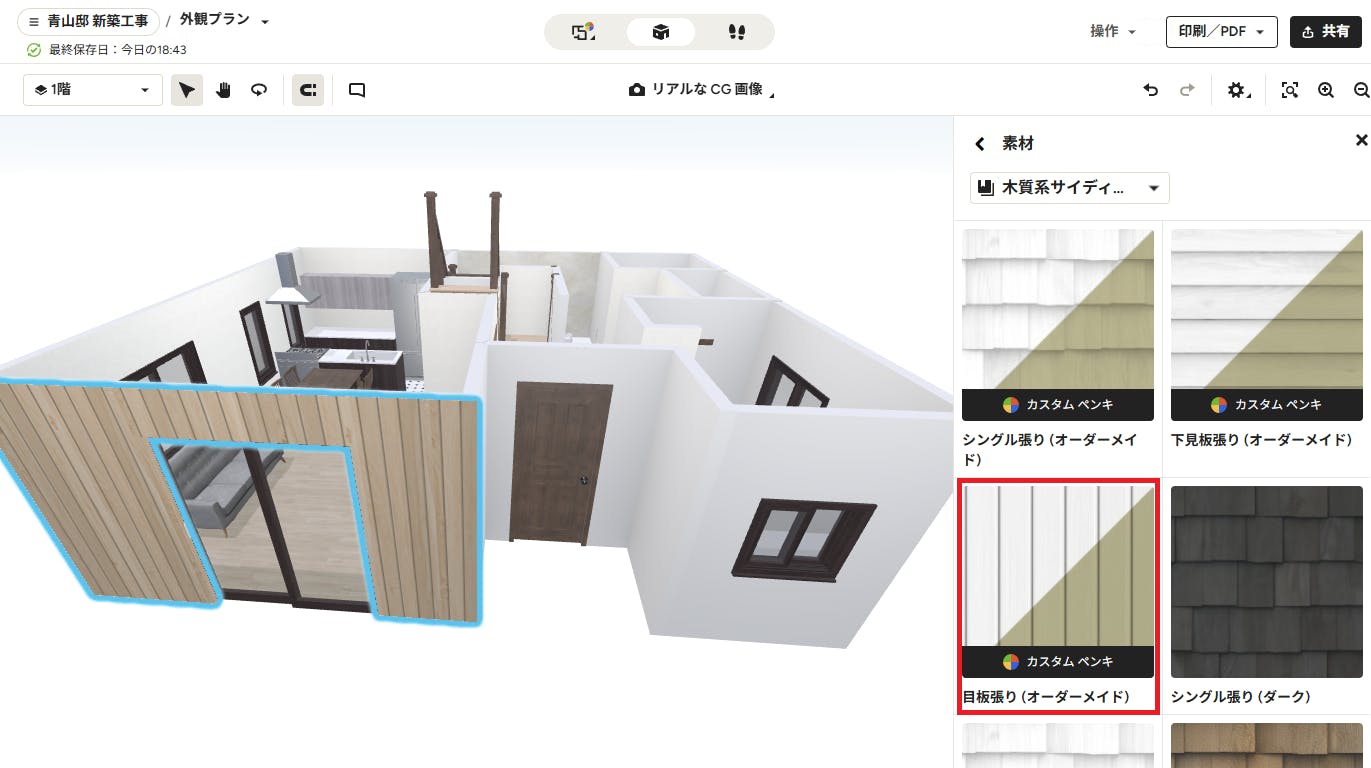

外壁の色をあらかじめ用意されているオプションから選ぶのではなく、自分で設定したい場合は、サイディングの素材一覧の一番上にある「カスタム ペンキ」のオプションを選択します。すると、膨大な数のペンキの色から選択できるので、より自分のデザインに近い色を設定できます。

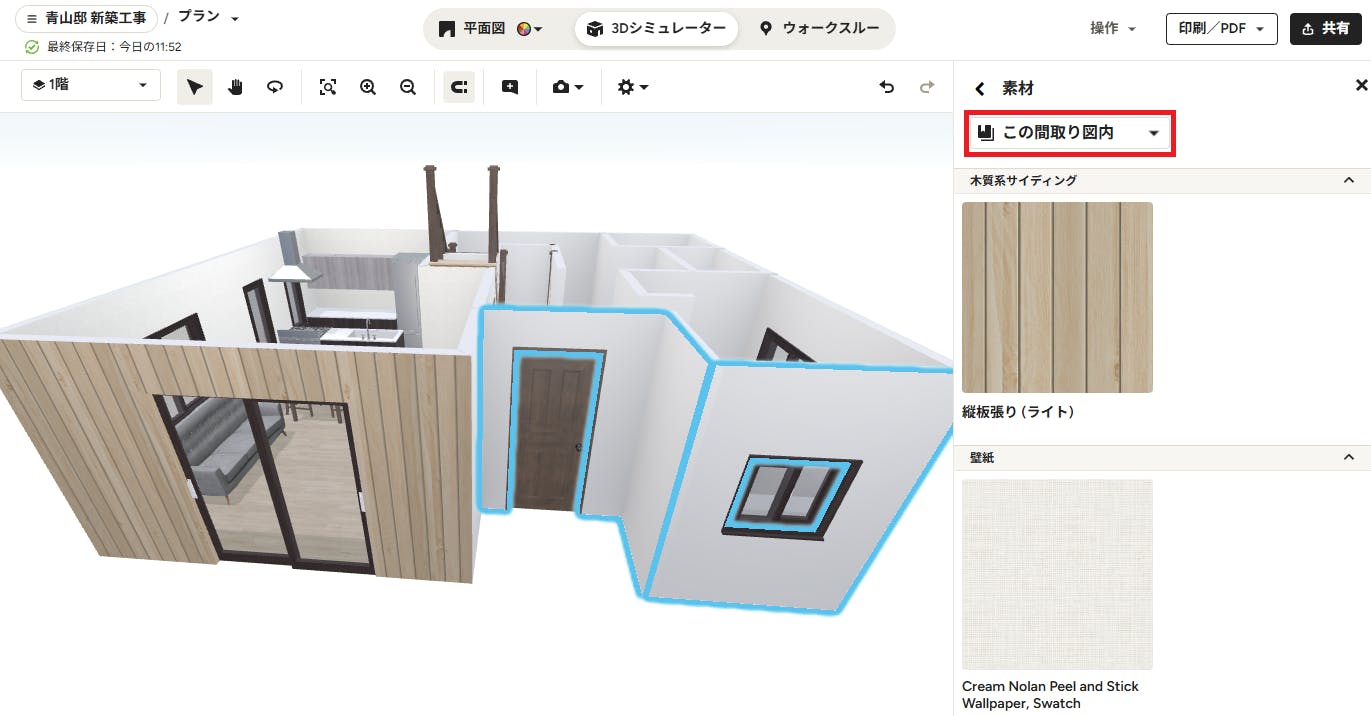

すでに間取り図の中で使用したことのある素材を再利用したい場合は、ドロップダウン リストから一番上の［この間取り図内］を選ぶと、これまでに使った素材が一覧で表示されるので、何度でも簡単に選択できます。
外壁の素材を設定する

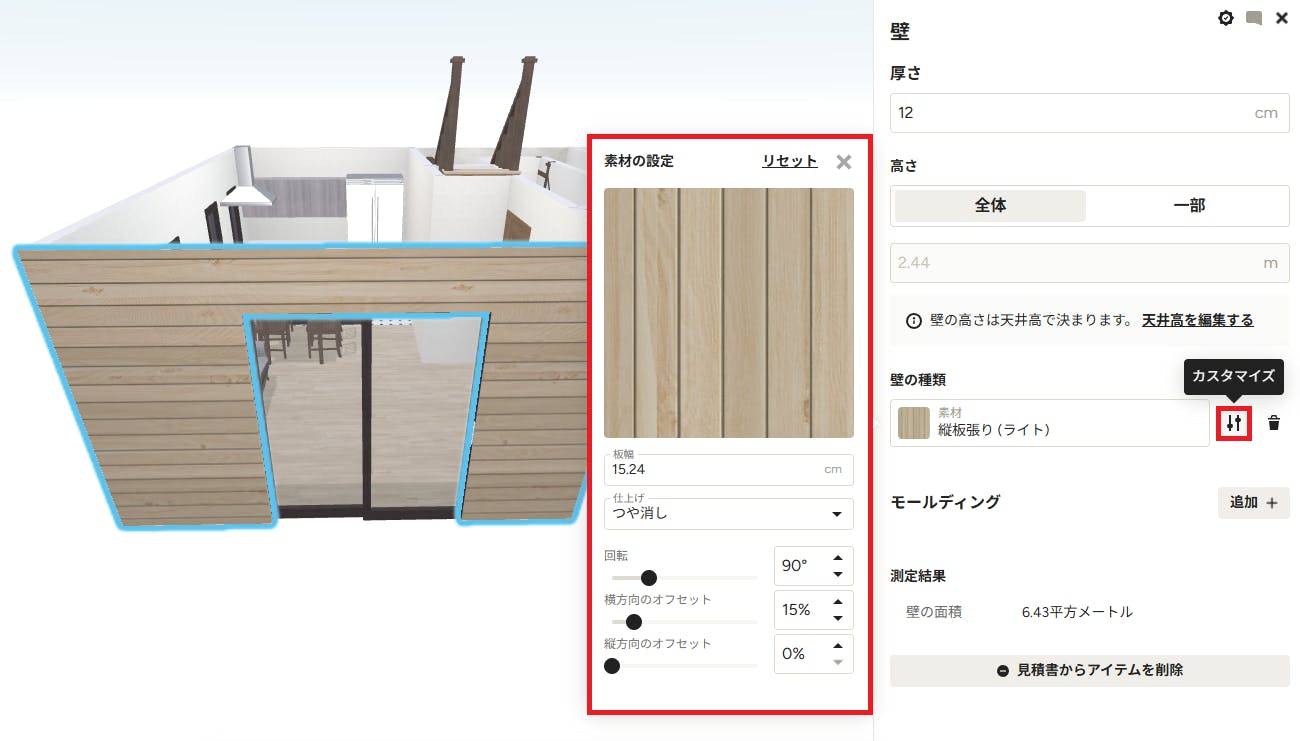

壁に適用されている素材の設定を変更するには、右側のサイドパネル内「壁の種類」の素材の横にある「カスタマイズ（スライダー）」のアイコンをクリックします。サイドパネルにまだ素材ライブラリーが開いている場合は、右上にある X をクリックして閉じてください。
素材の設定画面が開いたら、次の項目（該当する場合）を変更できます。
- 寸法：素材を構成する個々のピースのサイズを調整します。タイルやレンガなどの場合は長さと幅、羽目板のような素材では板の幅が対象です。
- 仕上げ：つや消し、半光沢仕上げ、鏡面仕上げから選択できます。
- 回転：スライダーを使うか、角度を直接入力して回転角度を調整します。
- 横方向のオフセット：素材の開始位置や終了位置を左右にずらして調整します。
- 縦方向のオフセット：素材の開始位置や終了位置を上下にずらして調整します。

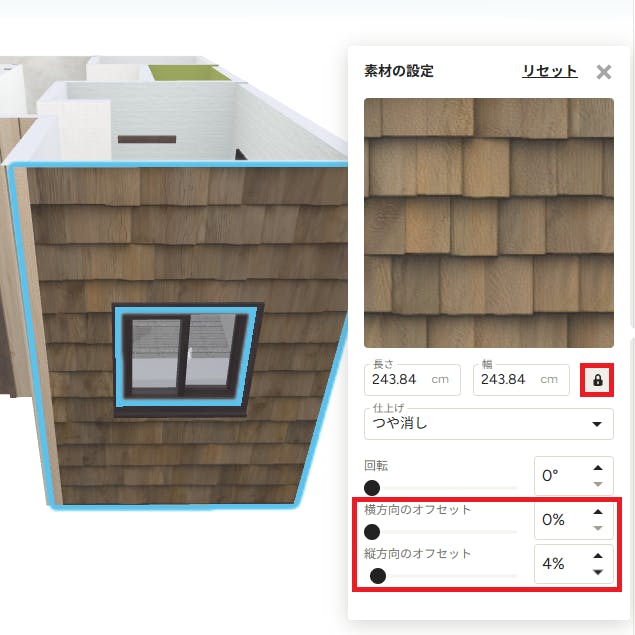

長さと幅の設定がある素材では、初期設定でアスペクト比（縦横比）がロックされています。これは、一方の寸法を調整すると、もう一方も自動的に調整され、素材の元の均一な形状が保たれるという意味です。素材を、縦横比を変えて拡大・縮小したい場合は、右側にあるロック（鍵）アイコンをクリックしてロックを解除し、必要に応じて寸法を調整してください。
ヒント：本格的かつ正確なデザインを提示したい場合は、横方向および縦方向のオフセット設定を活用して、素材の位置を正確に揃えましょう。たとえば、壁の角やドア・窓の周りなどでは、仕上がりの印象に影響します。
外壁材を編集または削除する

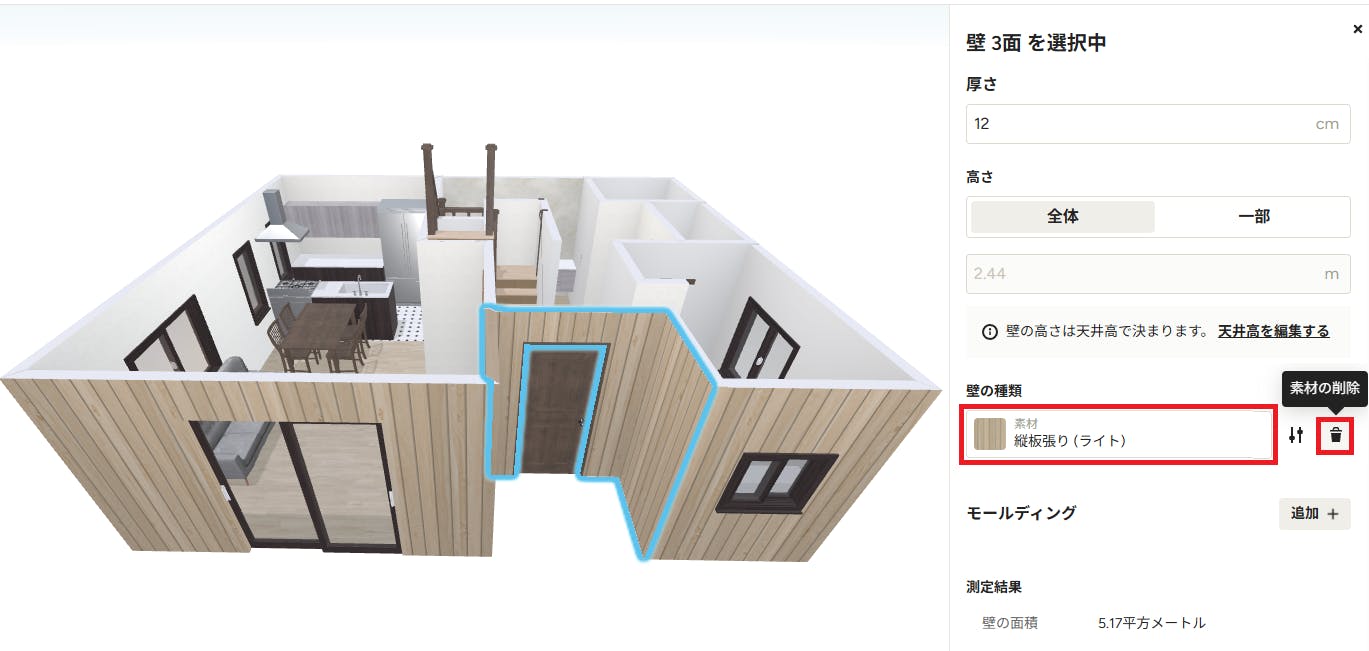

既に追加した外壁材を変更または削除したい場合は、「3Dシミュレーター」モードで対象の壁をクリックします。すると、右側のサイドパネルに現在の壁のプロパティが表示されるので、「壁の種類」セクションで現在設定されいてる素材をクリックすると、「素材」ライブラリーが表示されて選択し直すことができます。現在設定されいてる素材をいったん削除してやり直す場合は、ゴミ箱のアイコンをクリックします。
屋外スペースの地面素材を追加する
屋外空間の 3D デザインをさらに充実させるために、パティオ、デッキ、芝生、舗装などの地面の素材を追加できます。（現時点では、高床式デッキ、ポーチ、細かい造園設計は未対応です。）

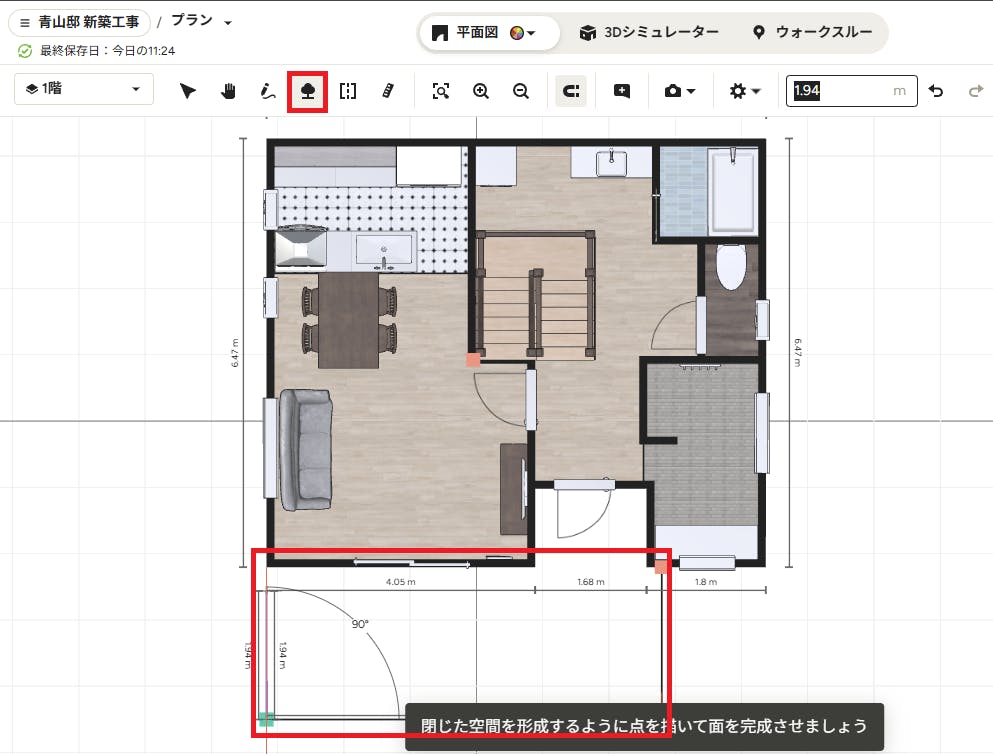

屋外の地面を追加するには、3Dフロアプランナーの上部ツールバーにある［地面の描画］ツール（木のアイコン）を使用します。そして、閉じられた空間になるように線を描いて、屋外スペースの輪郭を作成します。

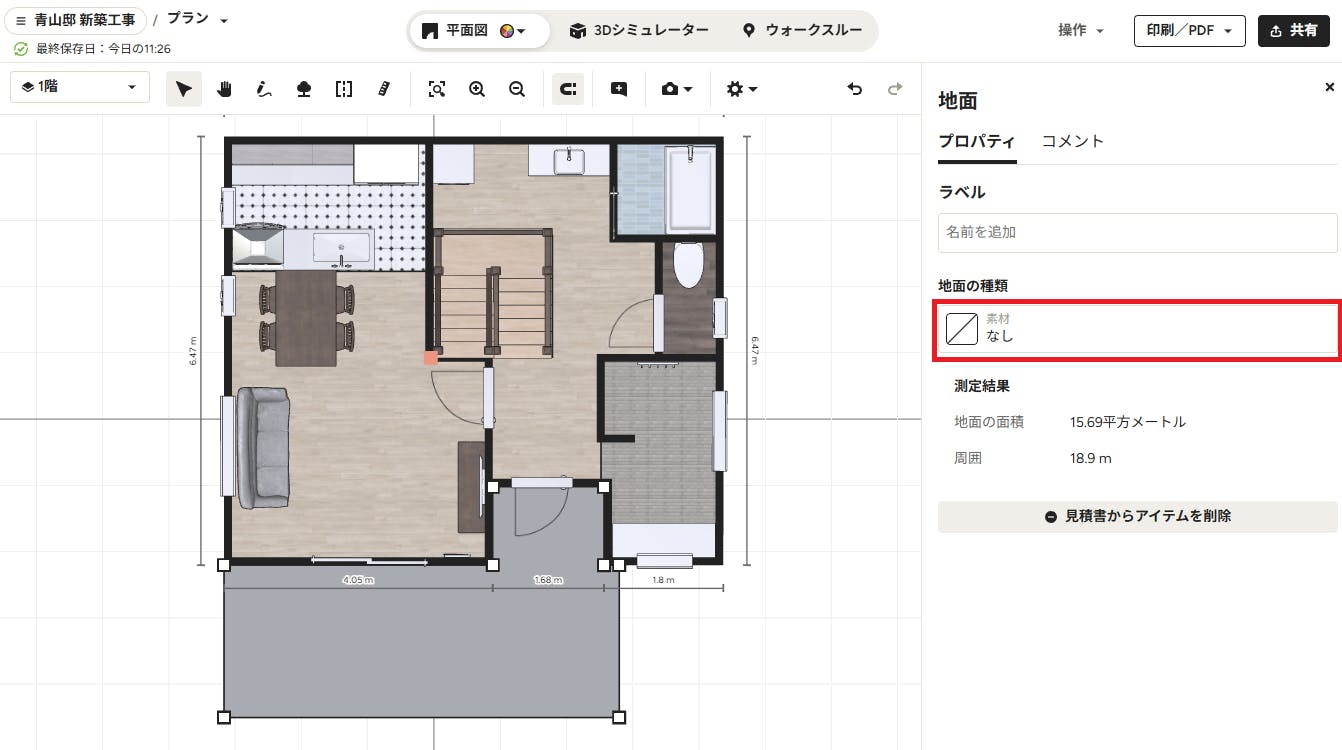

地面の素材を設定するには、「平面図」モードまたは「3Dシミュレーター」モードで追加した屋外スペースをクリックし、右側サイドパネルで「地面の種類」の素材ボックスをクリックします。

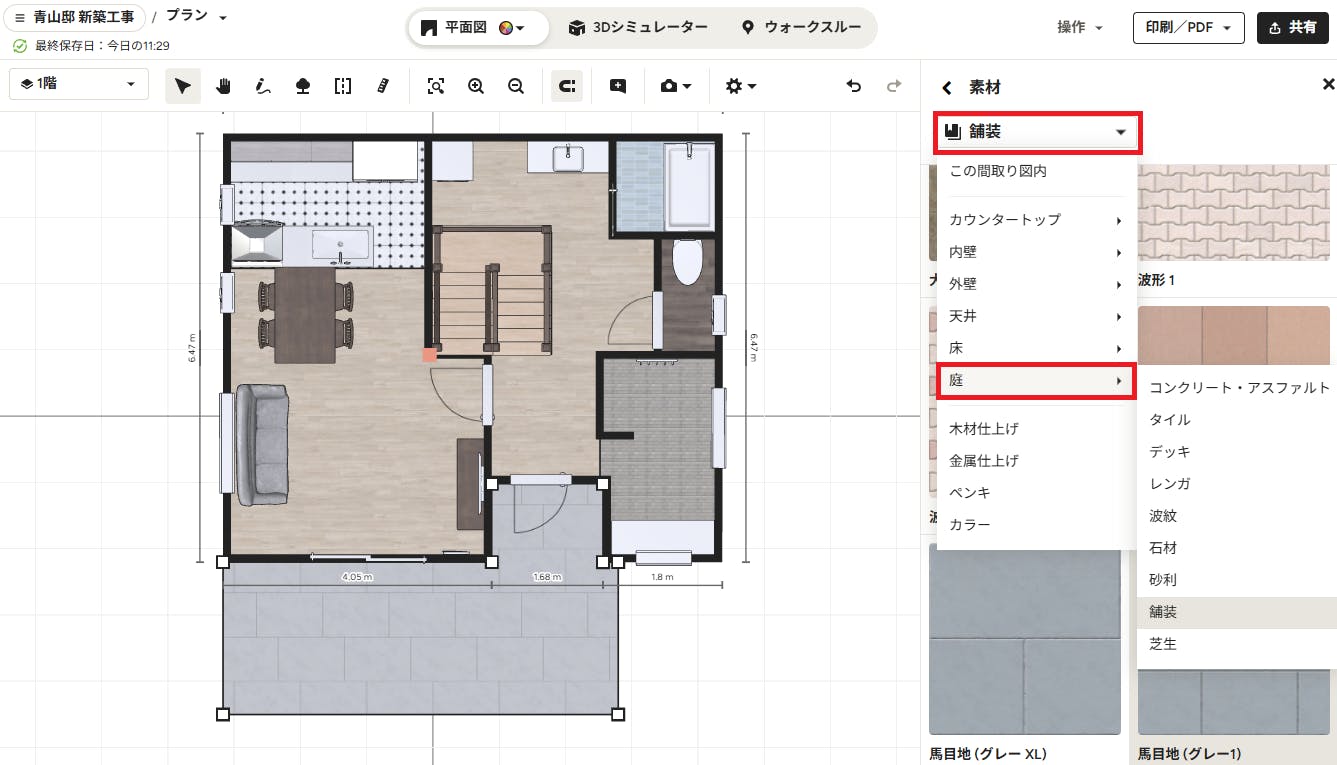

「素材」ライブラリーが表示されたら、上部のドロップダウン メニューから「庭」を選択します。メニューから素材を選ぶと、色やデザインのオプションが表示されます。気に入ったものをクリックすると、即座に間取り図に適用されます。
芝やデッキなど屋外スペースを作成する方法の詳細については、「3Dフロアプランナーで屋外スペースの図面を作成する」をご覧ください。
屋外用品を追加する
最後に、屋外スペースに家具を配置して仕上げましょう。「平面図」モードまたは「3Dシミュレーター」モードの両方で操作可能です。

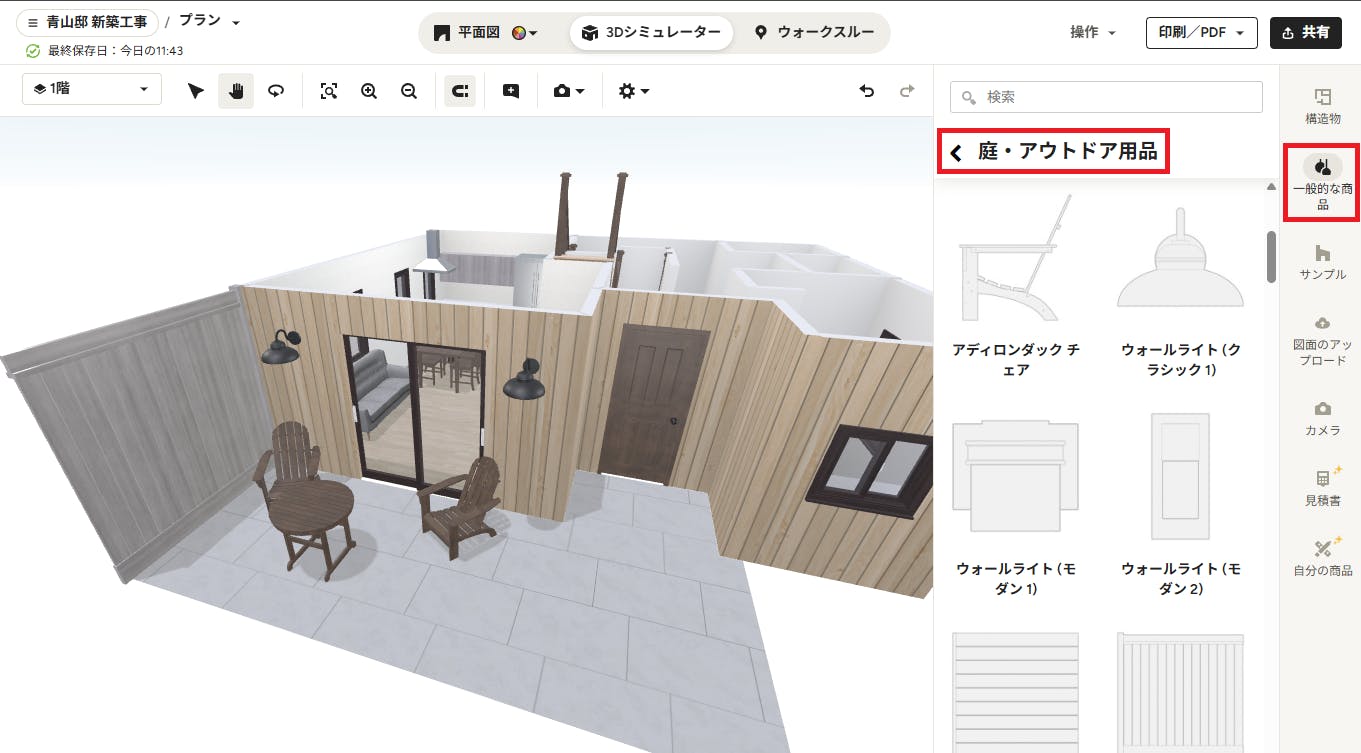

庭用品やアウトドア グッズを追加するには、画面右端のナビゲーションから「一般的な商品」アイコンをクリックし、［庭・アウトドア用品］を選択します。すると、さまざまなグッズが表示されるので、追加したいものをクリックすると、間取り図に直接追加されます。追加後は、回転や複製、色や仕上げの変更が可能です。
