3Dフロアプランナーで正確な長さや角度の壁を作成する

間取り図を作成する際、正確な寸法で壁を作成することが重要です。Houzz Pro の 3Dフロアプランナーには、壁を正しい長さおよび角度で描画するためのサポート機能があります。また、長さの単位を変更することもできます。

この資料では、間取り図の壁の長さや角度の調整方法についてご紹介します。

壁を描画する

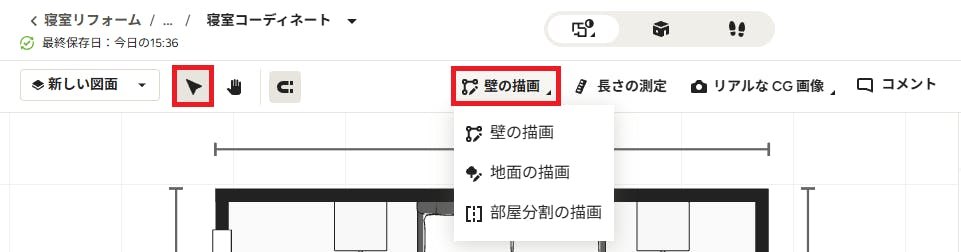

3Dフロアプランナーで新しい壁を作成するには、上部のツールバーから［壁の描画］をクリックします。そして、キャンバス上で壁の始点をクリックし、終点で再度クリックします。

壁の描画をやめて3Dフロアプランナーの他の操作を行うには、上部のツールバーにある選択（矢印）ボタンをクリックするか、キーボードの［Esc］キーを押します。

壁を「新規」・「既存」ラベルで区別する

壁を作成する際、それぞれの壁に「新規」または「既存」のラベルを付けることができます。「新規」の壁は黒色で表示され、「既存」の壁はグレーで表示されます。このように視覚的に区別することで、間取り図の視認性が向上して作業の範囲を伝えやすくなります。

既定の設定では、一から描画した壁は「新規」に設定されます。ルームスキャンや平面図のアップロードによって作成された壁は、「既存」に設定されます。

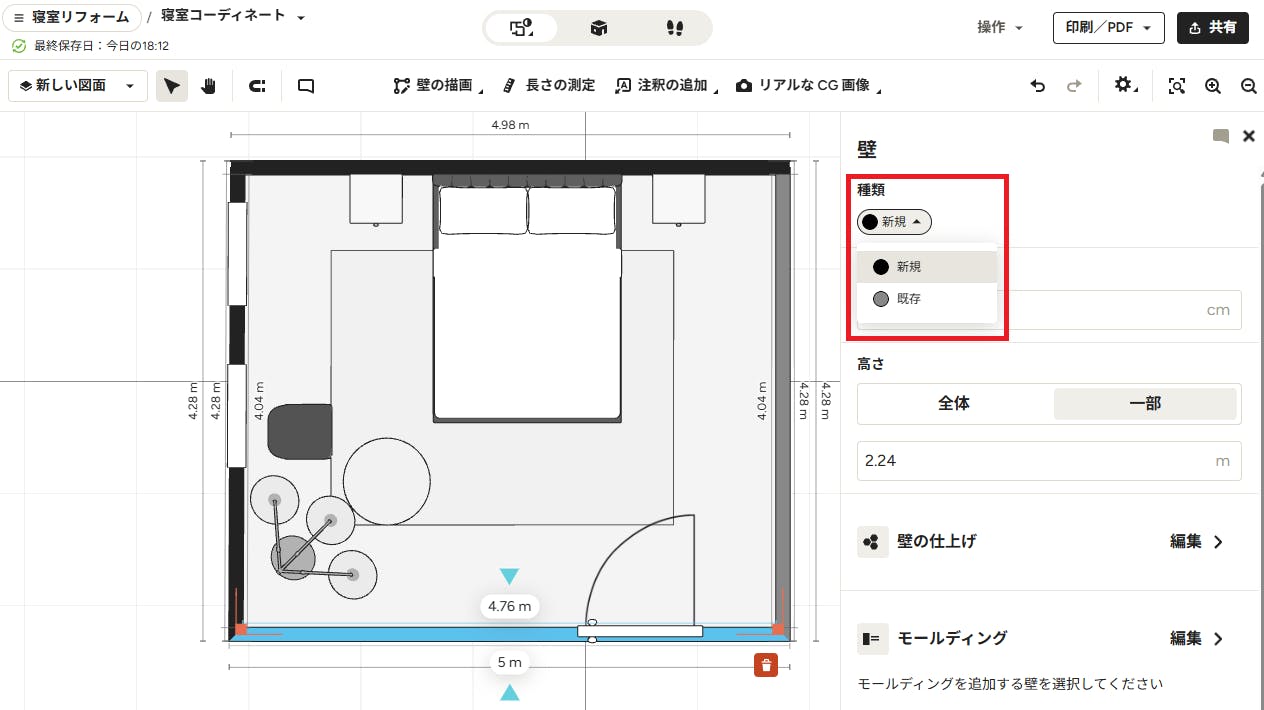

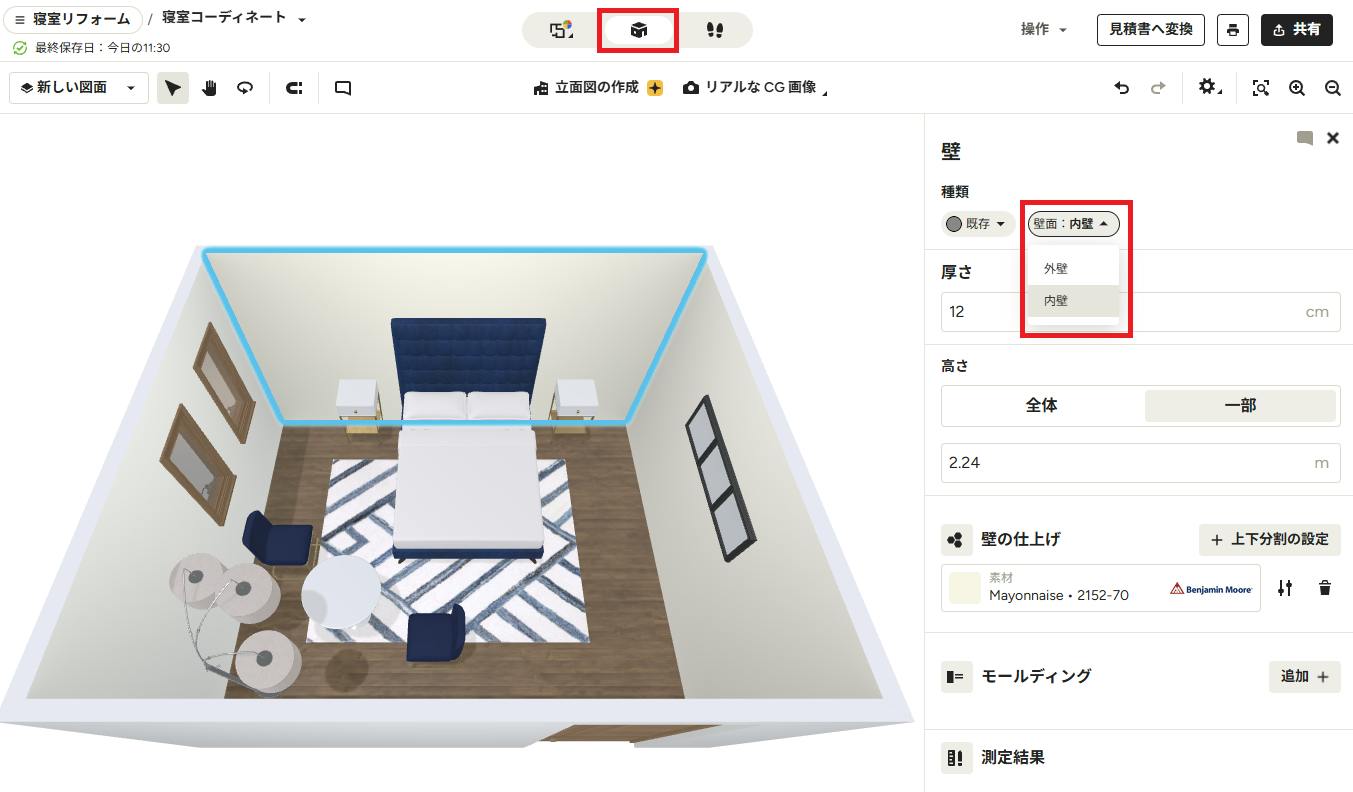

壁のラベルを変更するには、対象の壁を選択し、右側のサイドパネルにあるドロップダウン メニューから「新規」または「既存」を選択します。また、壁を描画し始める前に「既定の壁の種類」で「新規」か「既存」を指定することも可能です。

間取り図上で「新規」と「既存」の壁を区別するかどうかは、設定で指定することができます。詳細はこちらの記事をご覧ください。

3D 間取り図を見積書へ変換する際、壁は「新規」または「既存」のいずれかに分類されます。これにより、手作業で仕分けし直す手間が省け、作業の範囲に応じた正確な見積書を簡単に作成することができます。

正確な壁の寸法を入力する

新しい壁を作成する際、または既存の壁の長さを調整する際、正確な長さを設定するにはいくつかの方法があります。

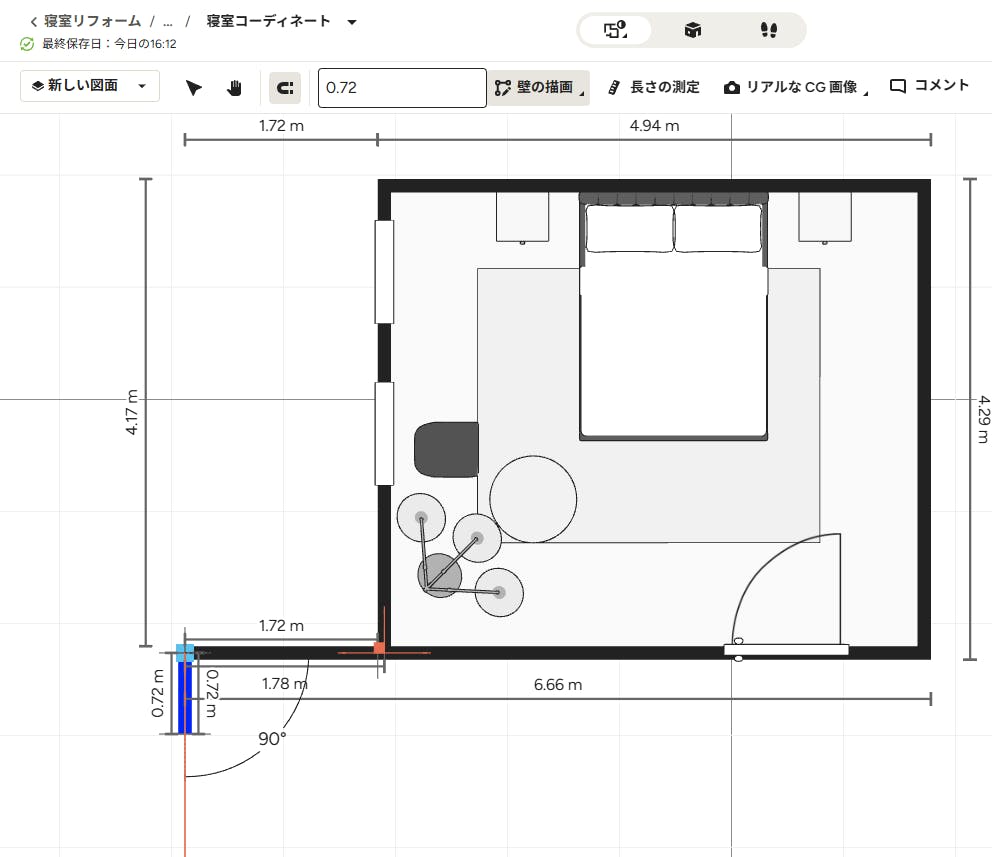

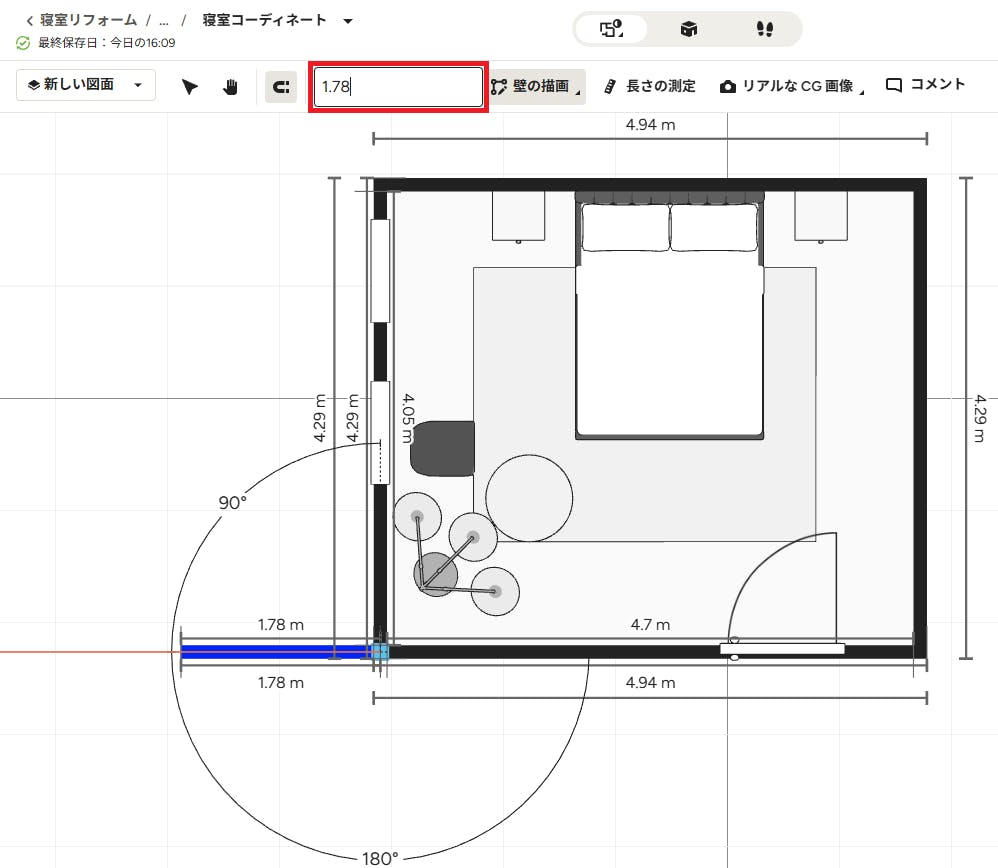

まず、壁の描画中に、壁の長さをキーボードで入力できます。キーボードで入力した数字は、画面上部のツールバーに現れるボックスに表示され、この数字の長さで壁が描画されます。

なお、ここに入力された長さは壁の中心線の長さとして使用されます。これは、壁の外側および内側の長さは、壁の厚さや角の数によって若干異なるためです。

また、キャンバス上で直接壁の長さを調整することもできます。壁を描画した後、上部のツールバーにある選択（矢印）ボタンをクリックして「選択」モードにした状態で壁の線上をクリックすると、壁の外寸と内寸が表示されます。変更したい方の数字をクリックすると、ボックスが現れ、新しい寸法を入力できるようになります。そして、矢印ボタンを使用して、壁のどちらの端点を動かすかを指定できます。

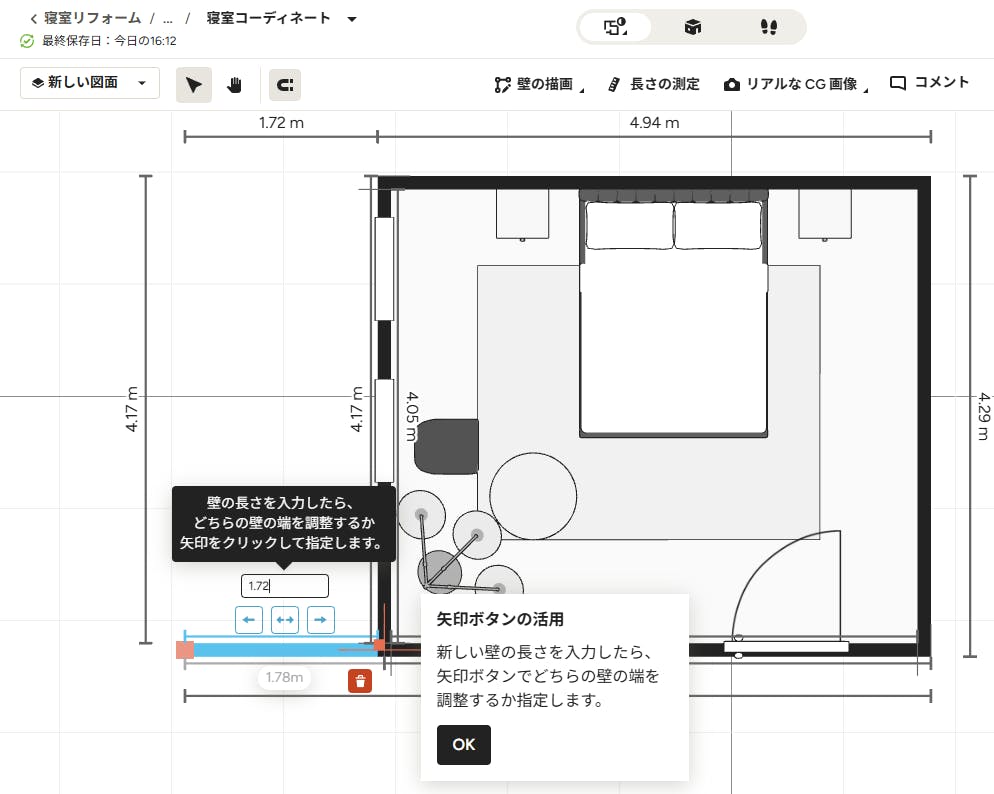

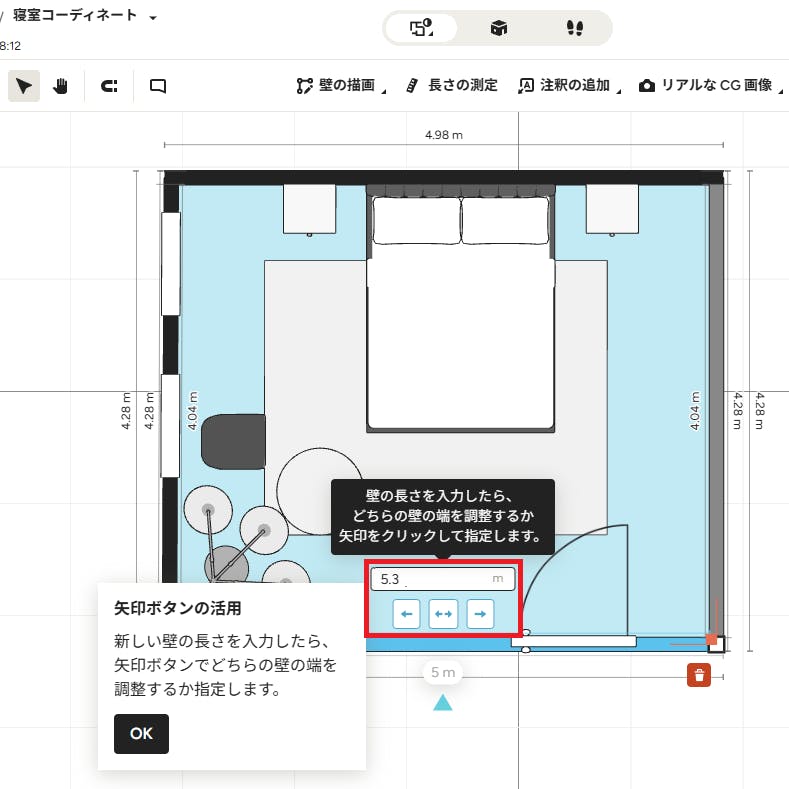

以下の例では、水平方向の壁の長さを長くしようとしています。テキストボックスに新しい壁の寸法を入力し、壁を両側に均等に伸ばしたい場合は中央の両矢印ボタンを、左側のみに伸ばしたい場合は左矢印ボタンを、右側のみに伸ばしたい場合は右矢印のボタンをクリックします。

壁の長さを短くする場合も、同様の手順で操作します。部屋を狭くするために壁を短くしたい場合は、テキストボックスに新しい寸法の数値を入力してください。

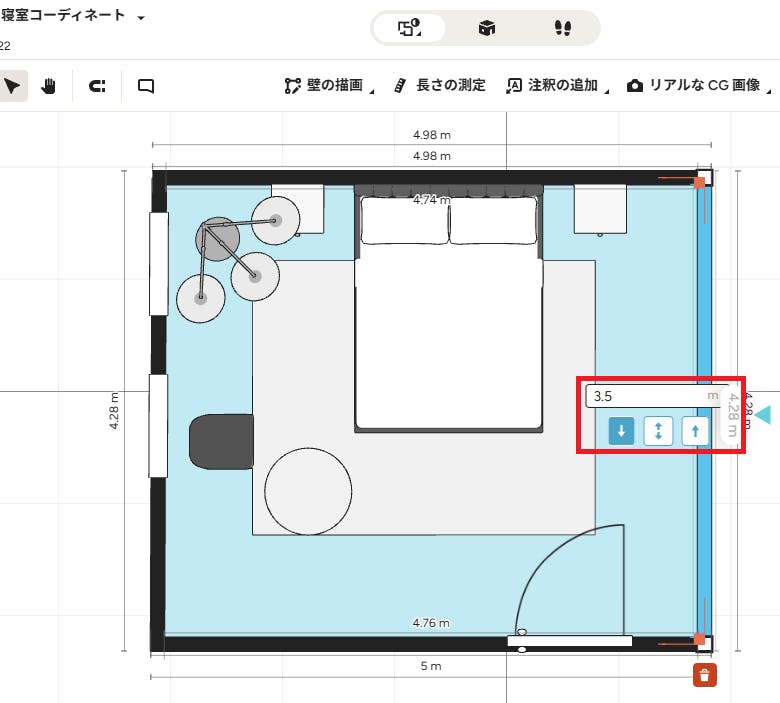

以下の例では、部屋の垂直方向の壁の長さを短くして、下側１／６を取り除こうとしているので、下矢印ボタンをクリックしています。壁の長さを上下均等に短くしたい場合は中央の両矢印ボタンを、上側のみを短くしたい場合は上矢印を選択してください。

メモ：完全に囲まれた部屋（閉じた空間）の場合、1つの壁の長さを調整すると、接続されている他の壁の長さにも影響が及びます。

直線で壁を描く

壁を描画する際は赤色のトラッキングラインが表示されるので、それを目印にして直線で壁を描きましょう。赤色の線はグリッド上に他の壁と平行または垂直に表示されます。

壁を接続したままドラッグする

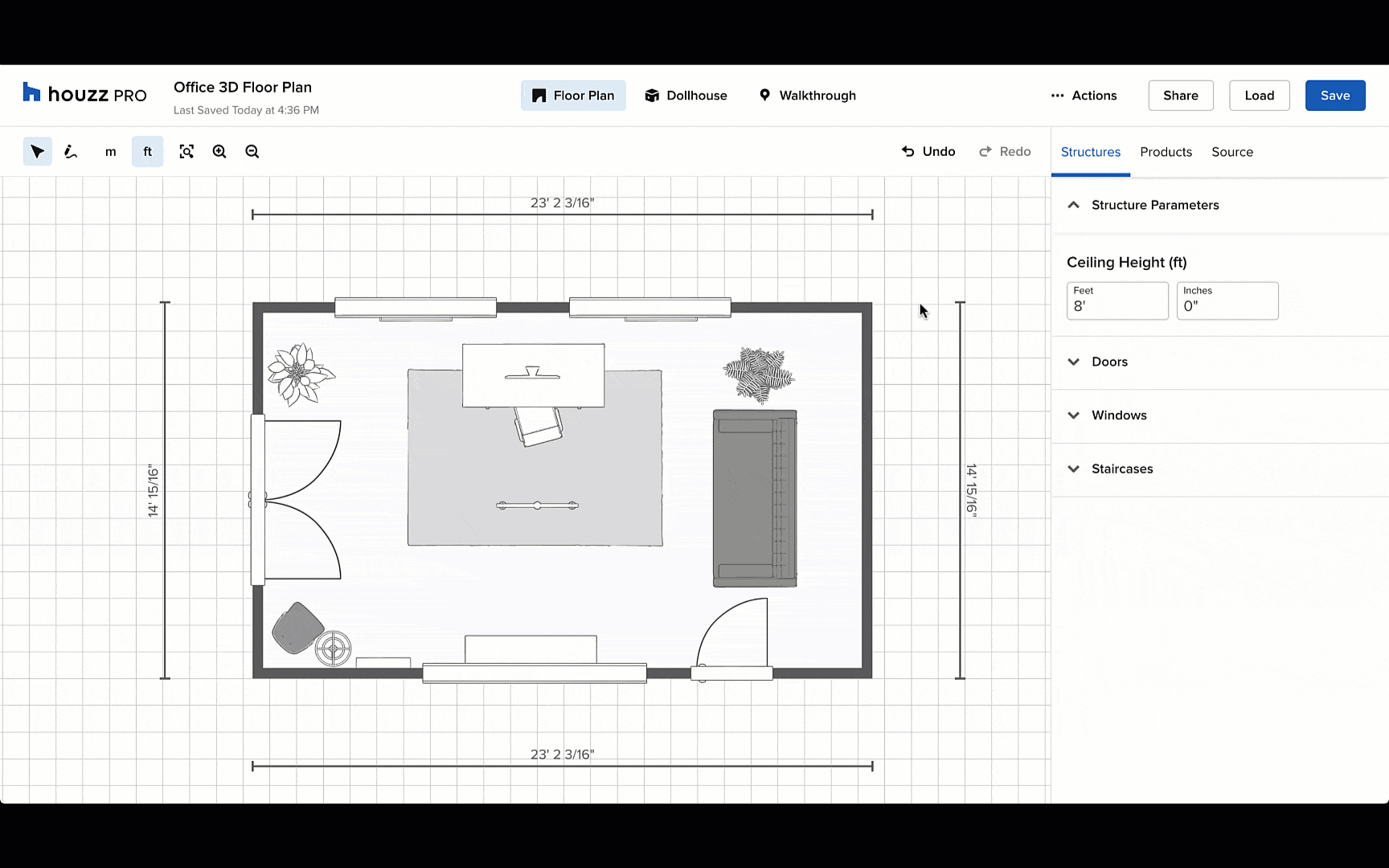

特定の壁を隣の壁と接続したまま移動させるには、動かしたい壁をドラッグします。すると、同じ角度のまま、接続された壁の長さも自動的に調整されます。

壁の角度を変更する

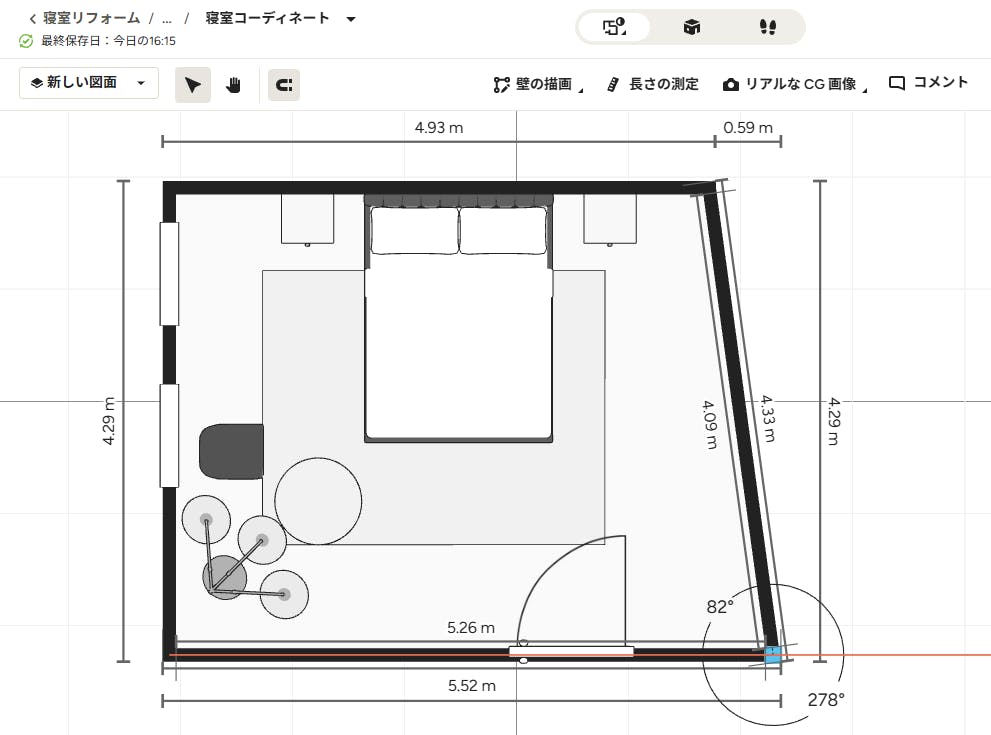

特定の壁を隣の壁と接続したまま、角度を変更することができます。角度を変更したい壁の角をクリックして、好きな方向へ移動させるだけです。

長さの単位を変更する

3Dフロアプランナーでは、長さの単位を変更することができます。

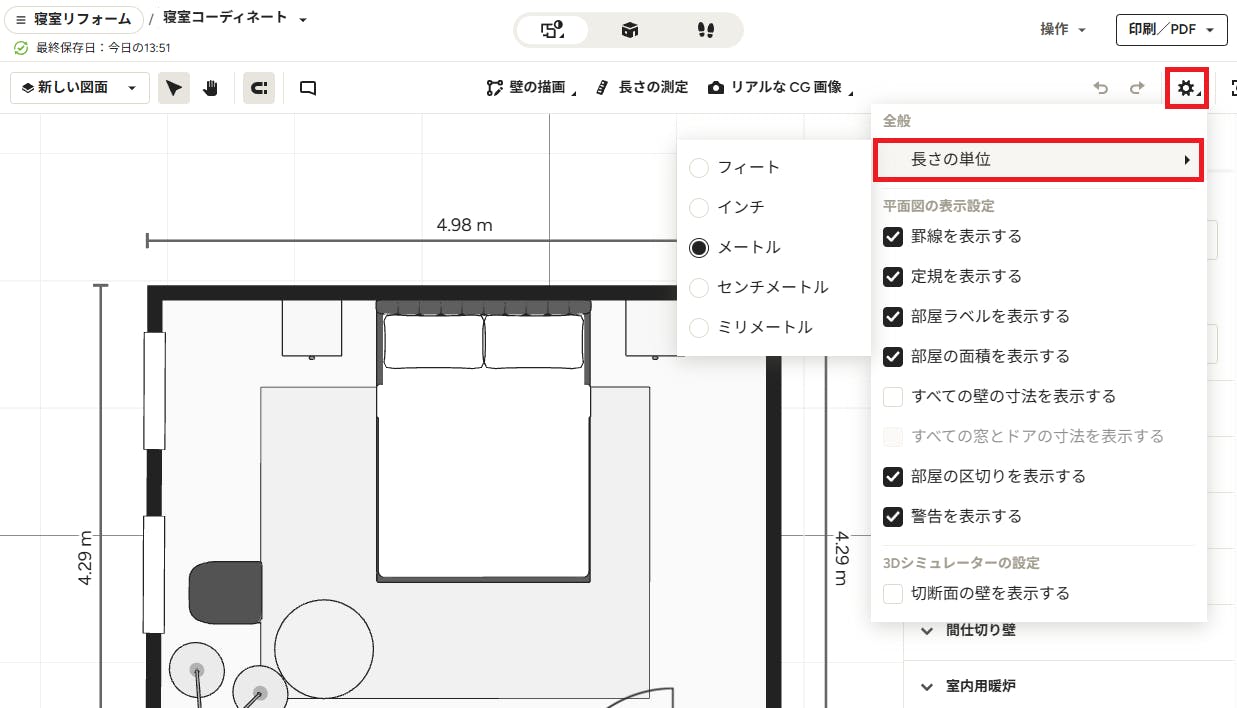

ツールバーの右にある歯車のアイコンをクリックし、ドロップダウンメニューの上部にある［長さの単位］を選択します。選択できる単位には、フィート、インチ、メートル、センチメートル、ミリメートルがあります。

希望する単位の横にある丸印をクリックして選択してください。すると、間取り図の寸法は自動的にその単位に更新されます。必要に応じて、メニューから単位を元に戻すことも簡単にできます。
