3Dフロアプランナーで立面図を作成する
Houzz Pro の 3Dフロアプランナーでは、間取り図から立面図を作成でき、チームや顧客に建物のビジョンをより効果的に伝えることができます。

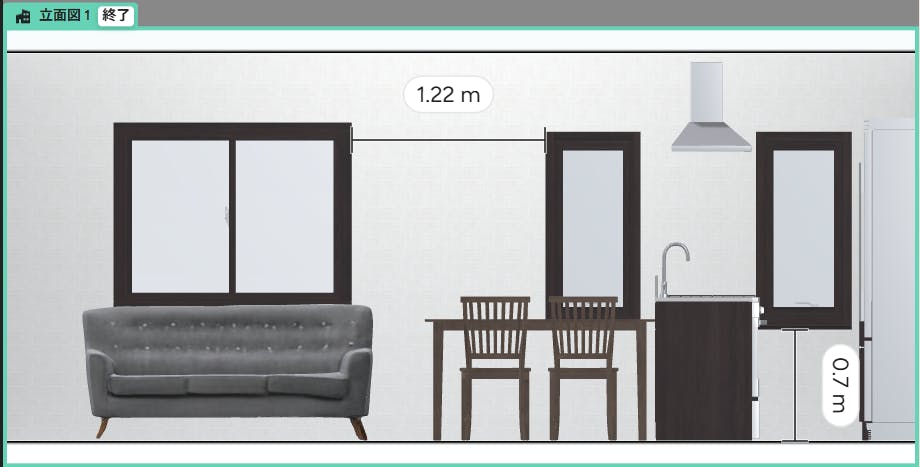

立面図は、3D のデザインを別の視点（主に正面）から 2D で表示するもので、室内または外壁の一面を切り取って表現します。これにより、設計の細部をより明確に提示することができます。また、定規ツールを使って、特定の高さや寸法を明示することができます。立面図ビューは、必要に応じてトリミング（切り抜き）やズーム、パン（移動）が可能で、見せたい範囲を自由に調整できます。そして、作成が完了したら、その立面図ビューをリアルな CG 画像やスクリーンショットに変換することもできます。
立面図の作成方法

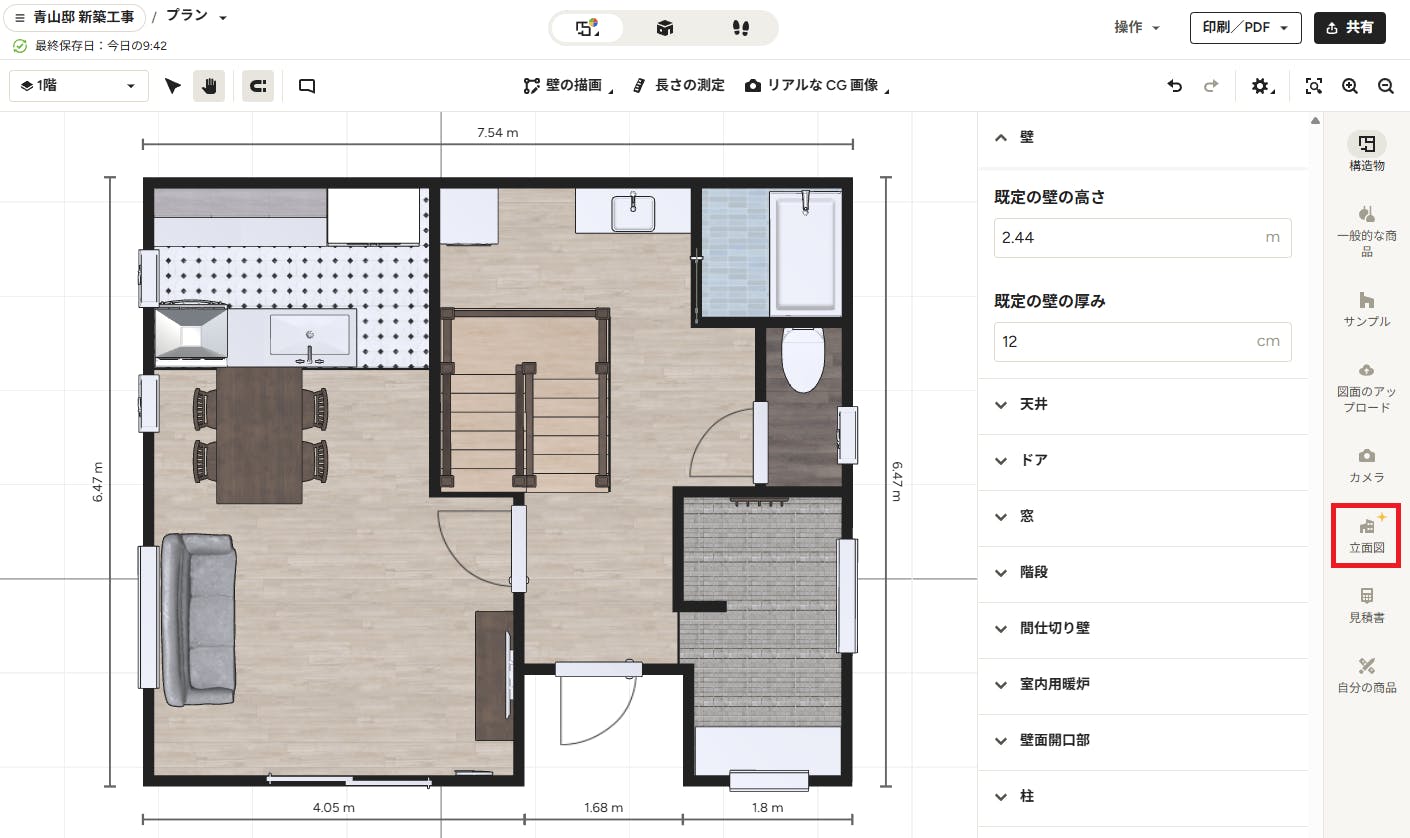

立面図を作成するには、まず、立面図を作成したい 3D 間取り図を開きます（または、新しい 3D 間取り図を作ります）。そして、画面の右端にあるメニューから［立面図］ボタンをクリックします。
立面図は、「平面図」または「3Dシミュレーター」表示モードで作成できます。

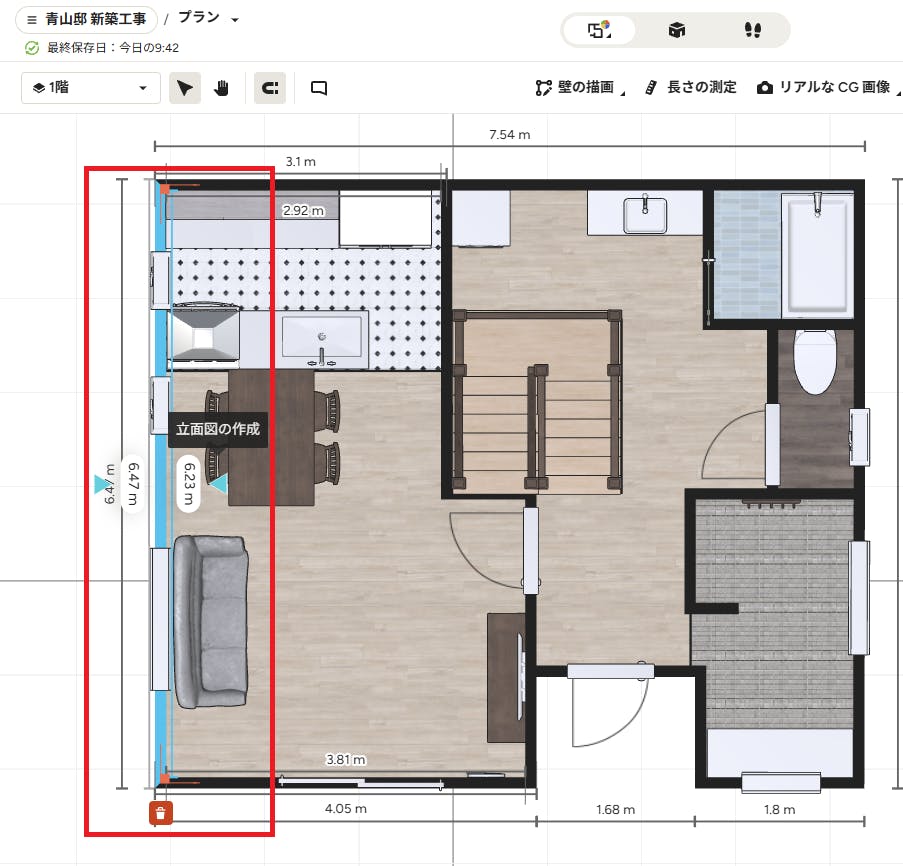

「平面図」モードの場合、立面図を作成したい壁を選択します。すると、壁の中央付近の両サイドに三角形のアイコンが表示されるので、立面図を作成したい側の三角アイコンをクリックします。たとえば、以下の例では、右側の三角アイコンをクリックすると室内の立面図が、左側の三角アイコンをクリックすると外壁の立面図が作成されます。

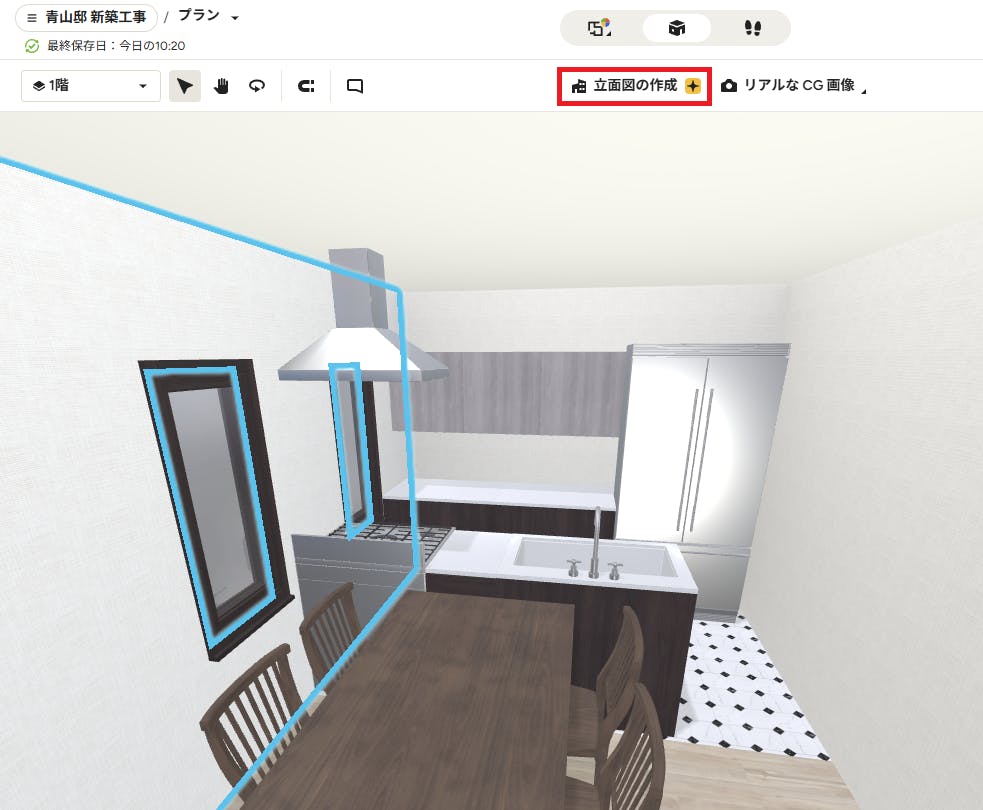

「3Dシミュレーター」モードの場合は、立面図を作成したい壁を選択して、上部のツールバーから［立面図の作成］をクリックます。
すると、新しい立面図ビューが表示され、自動的に保存されます。画面右のサイドパネルには立面図の設定項目が表示され、目的に合ったビューになるよう調整することができます。
設定項目には以下が含まれます。

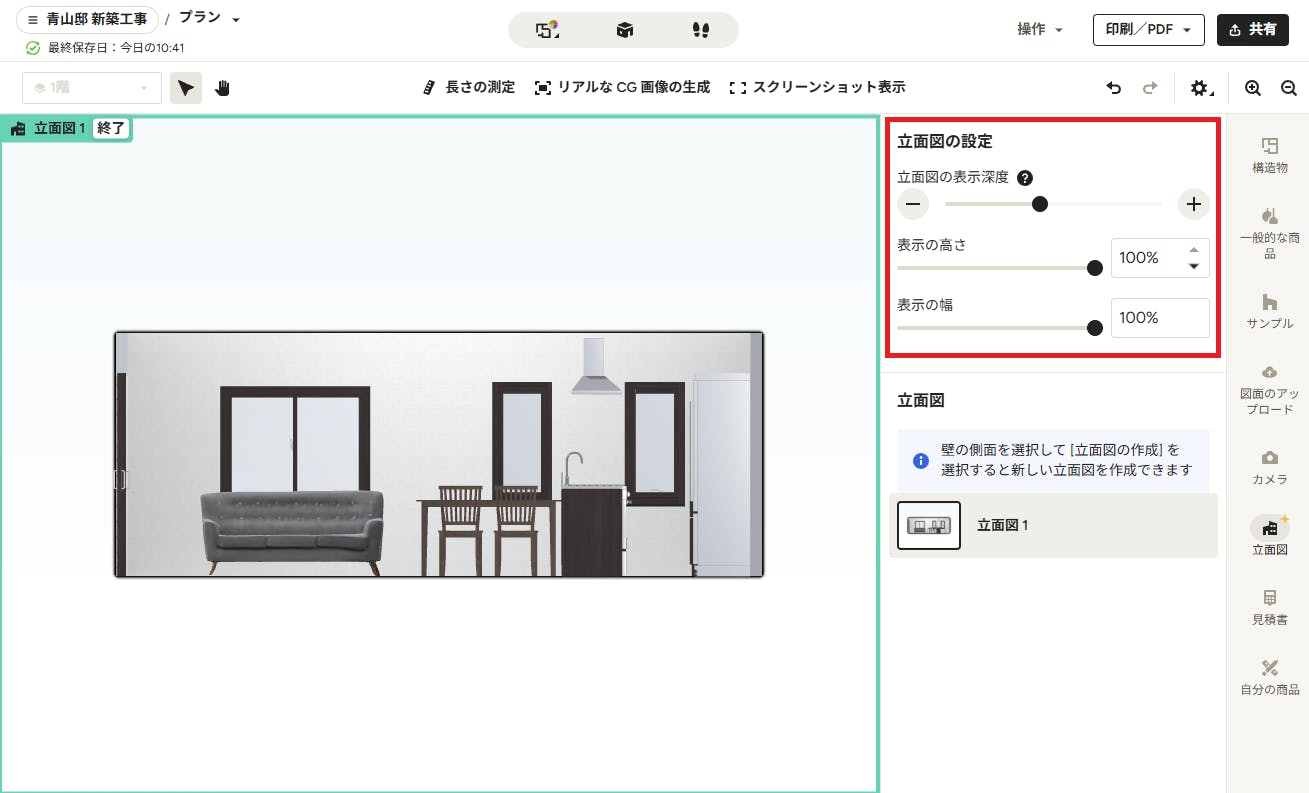

- 立面図の表示深度：立面図に表示される奥行きの範囲を設定します。どこ（手前寄りまたは奥側）から見た図か、視点の位置を調整できます。
- 表示の高さ：立面図の縦方向の範囲を設定します。この設定で、必要な部分だけが表示されるよう、高さをトリミングできます。
- 表示の幅：立面図の横方向の範囲を設定します。この設定で、必要な部分だけが表示されるよう、幅をトリミングできます。
これらの設定は、ゲージバーを移動、またはパーセントの数字を入力して調整できます。

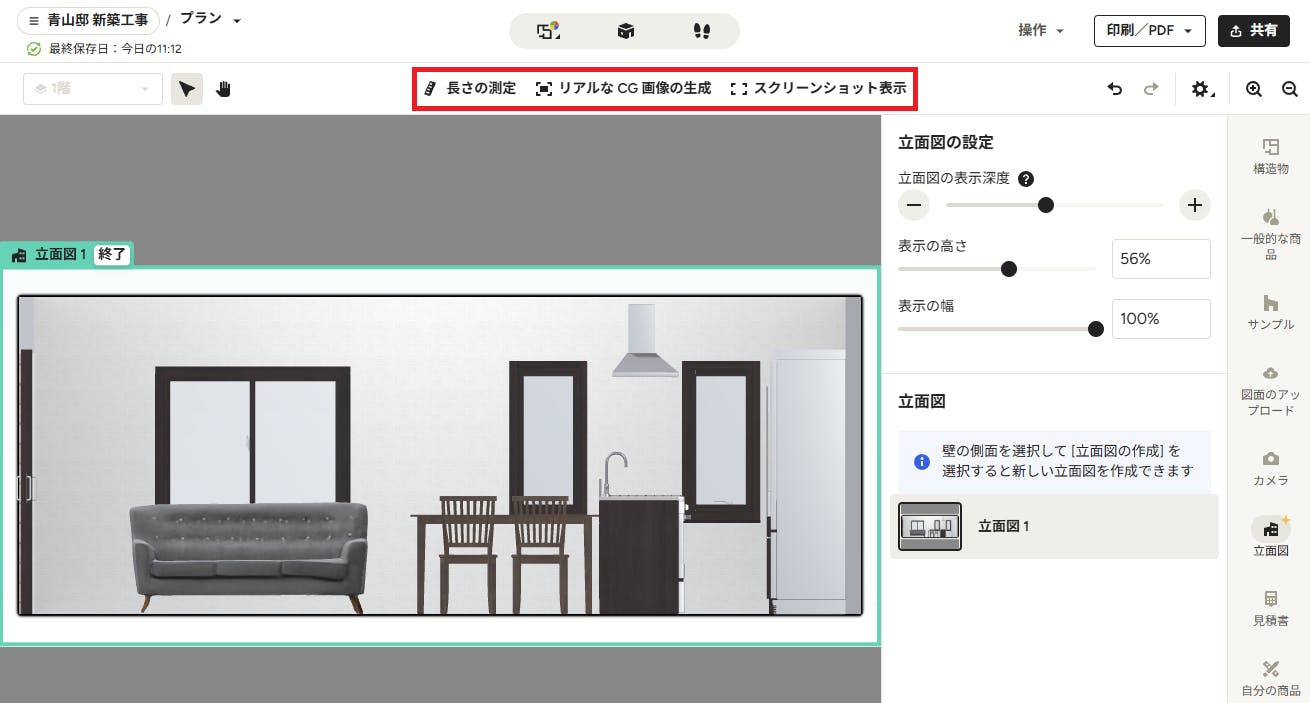

立面図の上部にはツールバーが表示され、長さの測定、リアルな CG 画像の生成、スクリーンショット表示ができます。
寸法を追加する
立面図に寸法を追加したい場合は、「長さの測定」を選択してください。これは、壁の長さ、キャビネットや家具のサイズ、オブジェクト間の距離などを簡単に記録するのに便利な方法です。

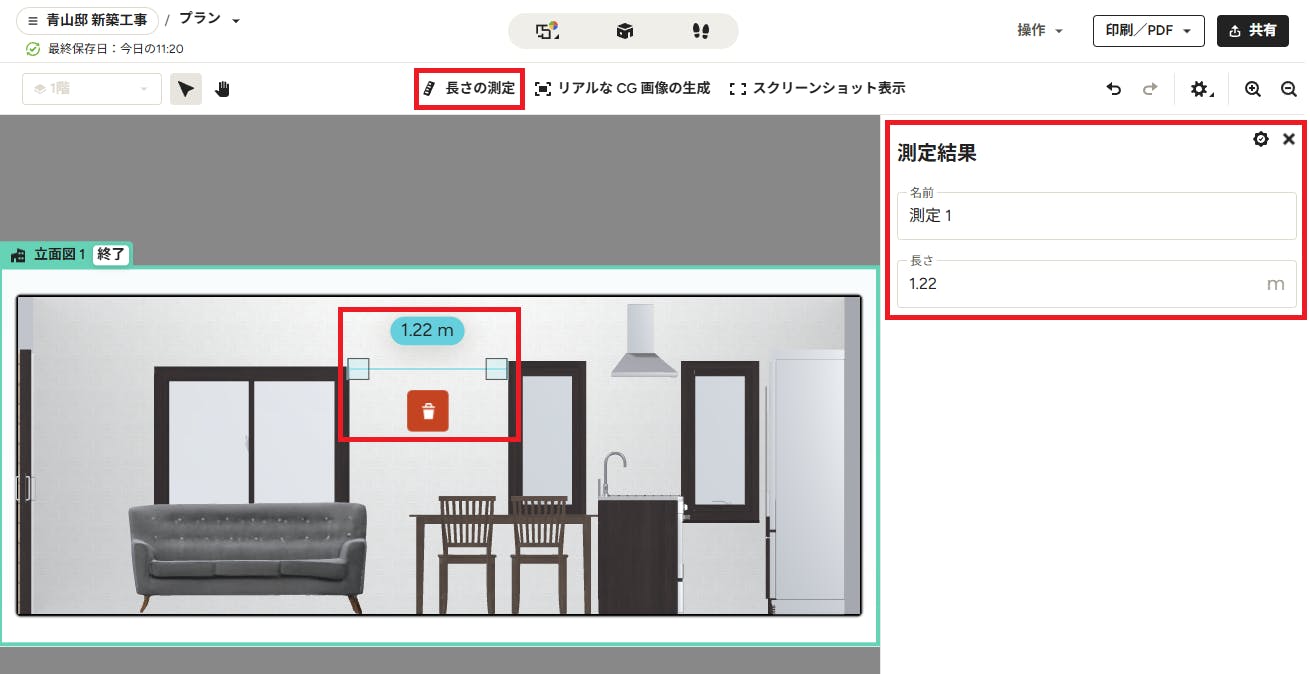

寸法を追加するには、測定を開始したい場所で間取り図をクリックし、終了したい場所でもう一度クリックします。すると測定結果が間取り図上に表示され、自動的に保存されます。画面右のサイドパネルでは、その測定結果に名前を付けたり、正確な長さを手動で入力したりできます。寸法を削除したい場合は、ゴミ箱のアイコンをクリックしてください。
リアルな CG 画像を生成する
「リアルな CG 画像の生成」を選択すると、立面図のリアルなイメージを生成できます。これは、顧客に対してデザインを別視点から表現した内容を提示し、完成形をより明確にイメージしてもらうのに効果的です。

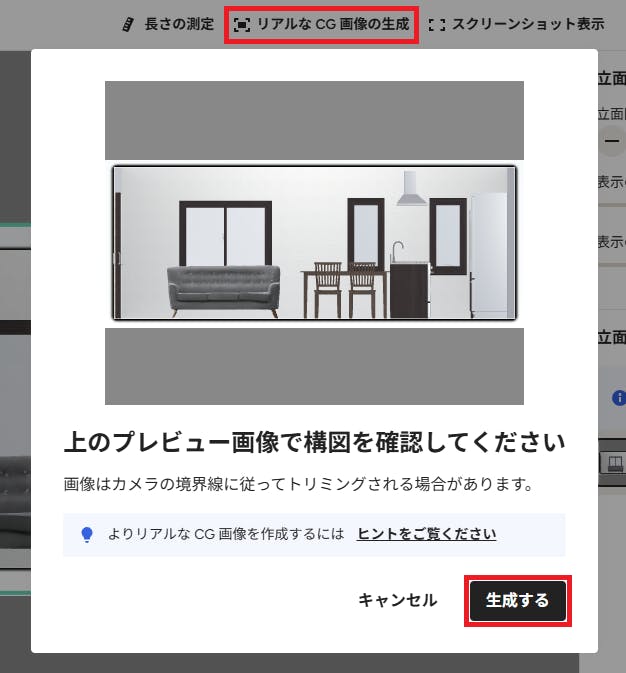

「リアルな CG 画像の生成」をクリックすると、プレビュー画面が表示されます。内容を確認して大丈夫であれば［生成する］ボタンをクリックしてください。

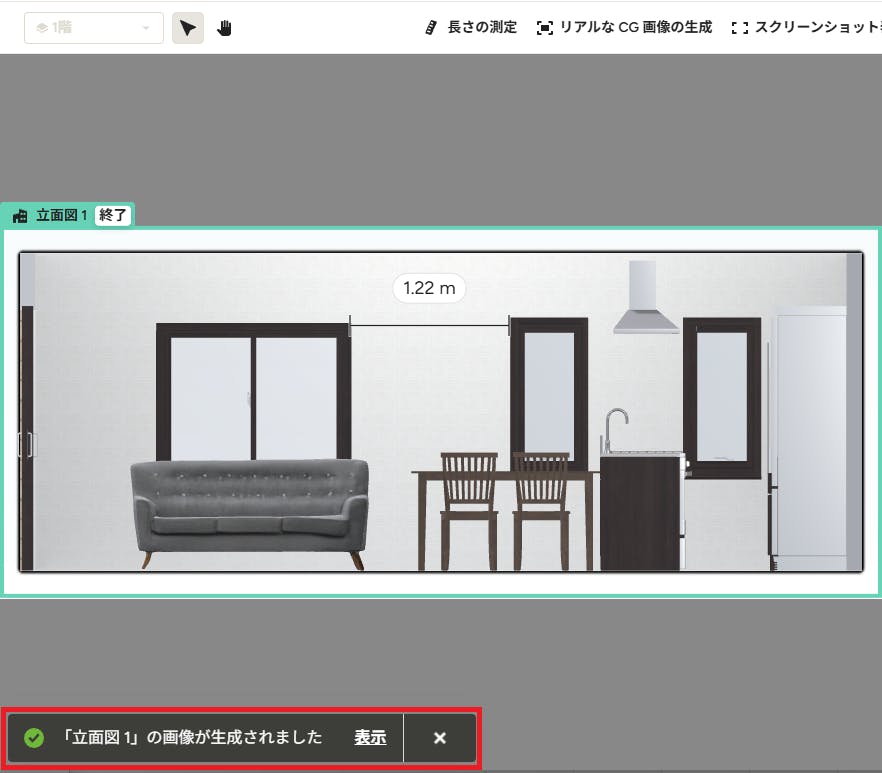

通常、CG 画像を生成するには数分かかりますが、その間、作業を停止する必要はありません。待っている間、間取り図で作業することができます。画面の左下に進捗を示す通知が表示され、完了したら知らせてくれます。生成された画像にアクセスするには、通知メッセージの［表示］をクリックするか、案件の「ファイル・写真」セクションに移動します。
リアルな CG 画像の生成にについては、詳しくはこちらの記事をご覧ください。
スクリーンショット表示を作成する
立面図のスクリーンショットを撮りたい場合は、「スクリーンショット表示」を選択します。これは、立面図を保存して案件のファイルに追加したり、顧客や協力会社と共有したりするのに便利です。

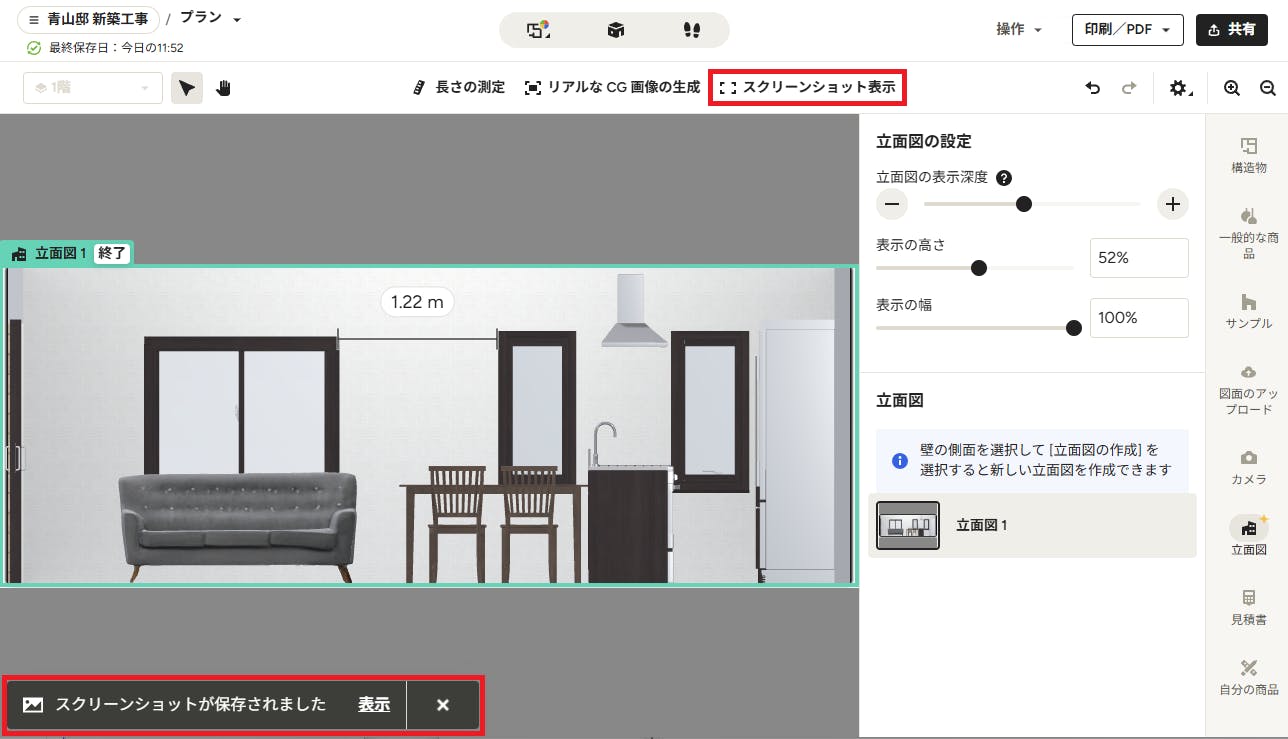

スクリーンショットの生成には数秒かかり、生成が完了すると、画面の左下に通知が表示されます。作成されたスクリーンショットは、通知メッセージの［表示］をクリックするか、案件の「ファイル・写真」セクションから直接アクセスできます。
立面図を管理する
すべての立面図は、間取り図内の「立面図」セクションの下に自動的に保存されます。ここで、既存の立面図の表示、名前の変更、削除、新規追加を行うことができます。

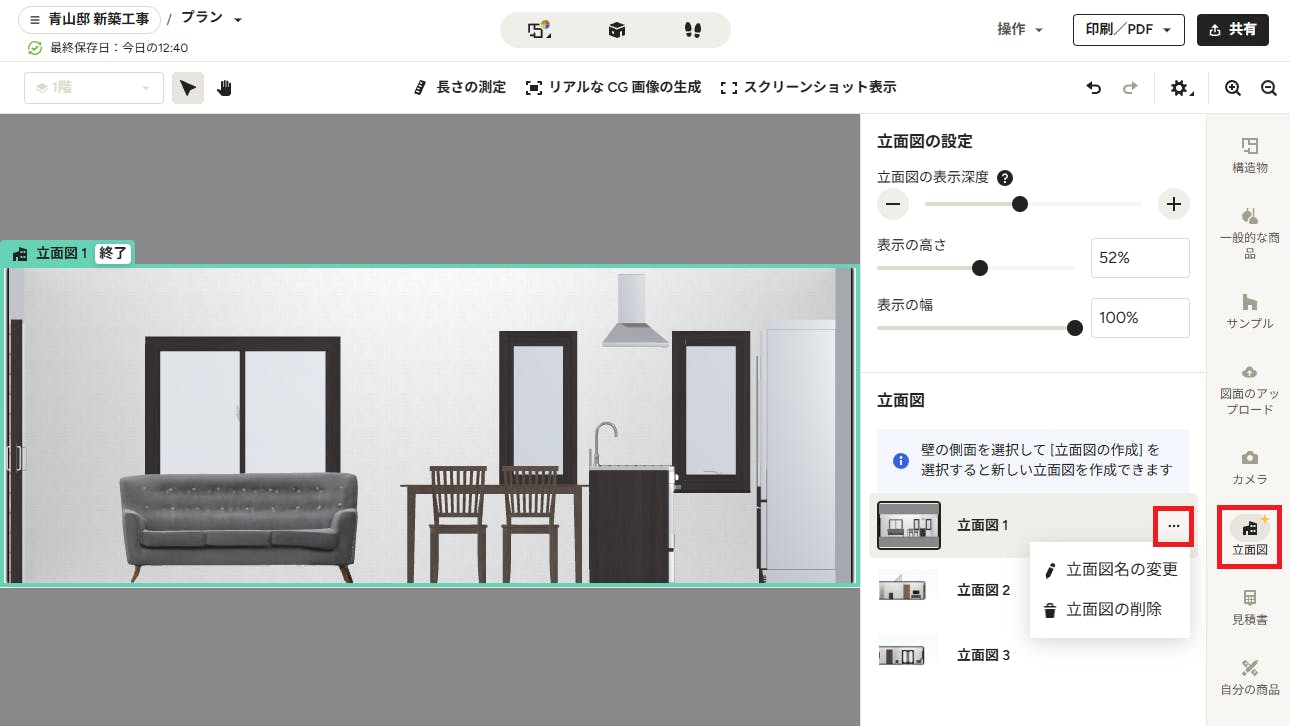

該当する立面図にマウスカーソルを合わせ、表示された３点ドット アイコンをクリックすると、名前の変更や削除ができます。
