積算ツールのツールバーについて

積算ツールを使用する際は、ツールバーを使用して、測定をしたりグループを作るなど、いろいろな作業を行うことになります。

積算ツールのツールバーは、作業領域（キャンバス）の上部中央にあります。それぞれのアイコンの意味について説明していきます。

測定を行う

積算ツールでは、「四角形」、「多角形」、「長さ」のアイコンを使って図面の測定を行います。形状によって、使うアイコンが変わってきます。

測定ツールを使用する際、測定結果の数字を直接変更することはできないことにご注意ください。もし測定値を調整する必要がある場合は、「移動」アイコンを使って範囲指定をし直すか、測定結果を削除してもう一度測定し直す必要があります。

四角形

測定したい空間の形が四角形（正方形または長方形）の場合は、「四角形」アイコンを使用すると、最も高速かつ効率的に測定できます。

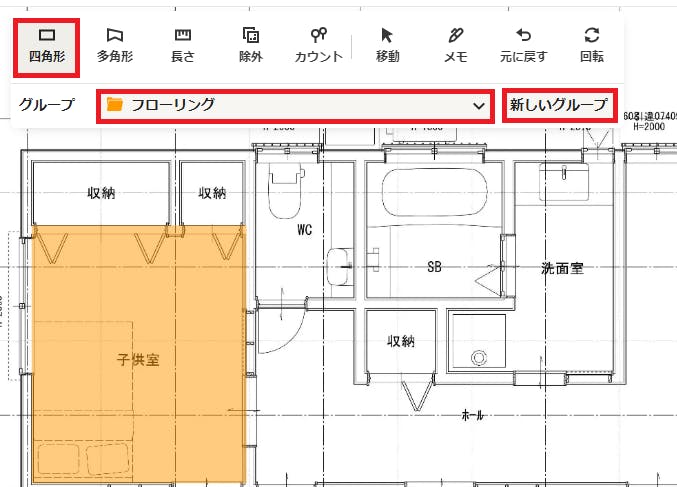

四角形を測定するには、ツールバーで「四角形」アイコンをクリックし、関係するグループを選択するか、新しいグループを作成します（グループについては、後ほど説明します）。そして、マウスカーソルである１角をクリックし、そこから対角線上に反対側の角までドラッグします。測定する範囲をカバーできたら、マウスのボタンを離します。

多角形

測定したい面積が正方形または長方形ではない場合は、「多角形」アイコンを使用して測定します。

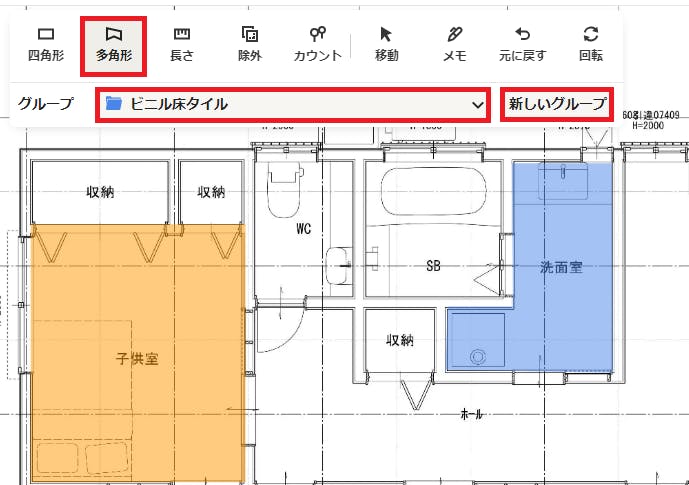

多角形を測定するには、ツールバーで「多角形」アイコンをクリックし、関係するグループを選択するか、新しいグループを作成します（グループについては、後ほど説明します）。そして、マウスカーソルである１角をクリックします。すると、そこから直線が引けるようになるので、隣り合う角までマウスカーソルを動かしてクリックします。この「直線を引いて角でクリック」を続けて外周を描きます。最初の角まで戻ってきたら、ダブルクリックして測定を完了させます。

長さ

「長さ」アイコンは「多角形」アイコンによく似ており、空間の外周の（面積ではなく）長さを測定することができます。また、単にある一点からもう一点までの長さを測定することもできます。

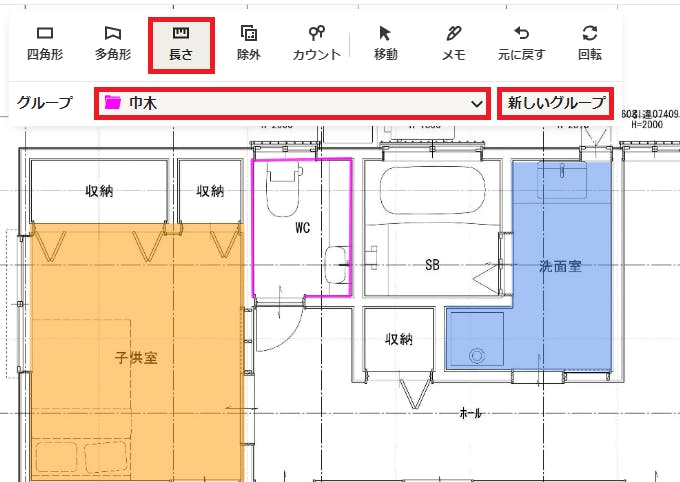

長さを測定するには、ツールバーで「長さ」アイコンをクリックし、関係するグループを選択するか、新しいグループを作成します（グループについては、後ほど説明します）。そして、マウスカーソルで、測定したい長さの片側の端をクリックします。すると、そこから直線が引けるようになり、終点でダブルクリックすると、そこまでの長さを測定できます。「多角形」アイコンと同様に、途中でシングルクリックすると、直線の向きを変えられます。

測定結果を調整する

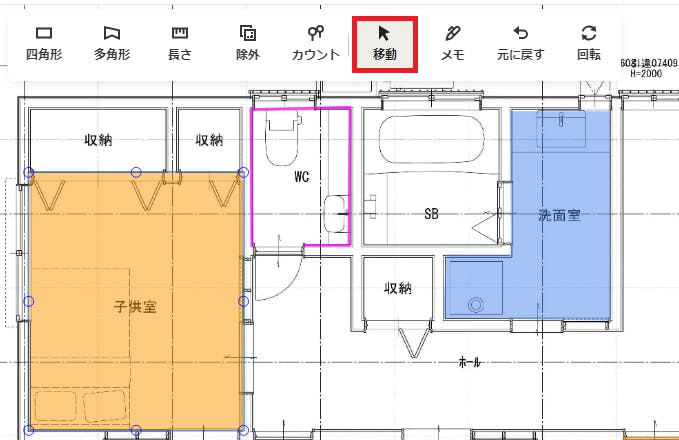

「移動」（ポインター）アイコンは既存の測定結果を変更したい場合に使用します。

移動または編集する場合： 「移動」アイコンをクリックし、図面上で変更したい測定結果をクリックします（マウスカーソルが指差しの形状になります）。そして、そのままドラッグ＆ドロップすると、指定範囲やカウントしたものを移動することができます。また。測定結果の周りに表示されるマーカー（青色の点および線）をドラッグすると、指定範囲を調整することができます。

削除する場合： 「移動」アイコンをクリックし、図面上で削除したいものをクリックします（マウスカーソルが指差しの形状になります）。そして、キーボードの [Delete] キーを押します。

また、「移動」アイコンは、ページ間を移動したり、縮尺を調整したり、測定結果の表を編集するなど、積算ページ上を自由に移動したりクリックしたりする際にも使用できます。

測定結果をグループにまとめる

積算を行う際は、前もって大項目とグループを使って積算する対象物をカテゴリ分けしておくと、測定結果の整理に役立ちます。ライブラリーに保存されている項目グループも利用することができます。そうすることで、積算のプロセスが単純化され、プロジェクトに必要な素材の合計値を簡単に出すことができ、顧客やチームメンバーも理解しやすくなります。

新しいグループを作成する

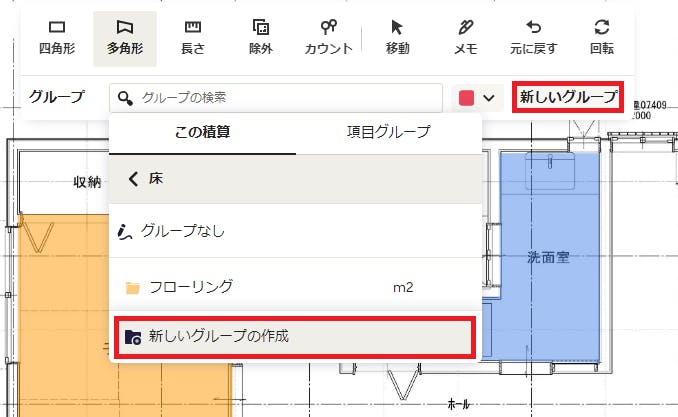

新しいグループを作成するには、「四角形」、「多角形」、または「長さ」のアイコンを選択した状態で、グループ ドロップダウン リストの右側にある［新しいグループ］ボタン、またはグループ ドロップダウン リストをクリックして一番下に表示された［新しいグループの作成］メニューをクリックします。

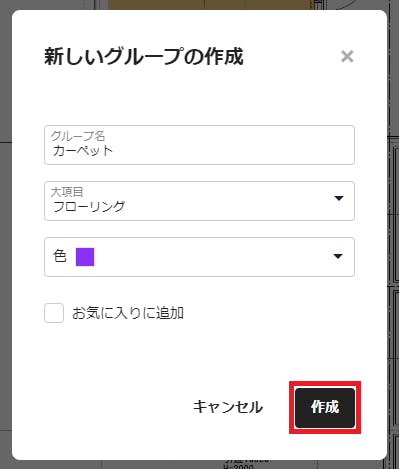

すると、「新しいグループの作成」ウィンドウが表示され、グループ名、大項目、色、そして別の案件でも使用できるようにお気に入りに追加するかどうかを指定できます。必要な内容を入力したら［作成］ボタンをクリックします。

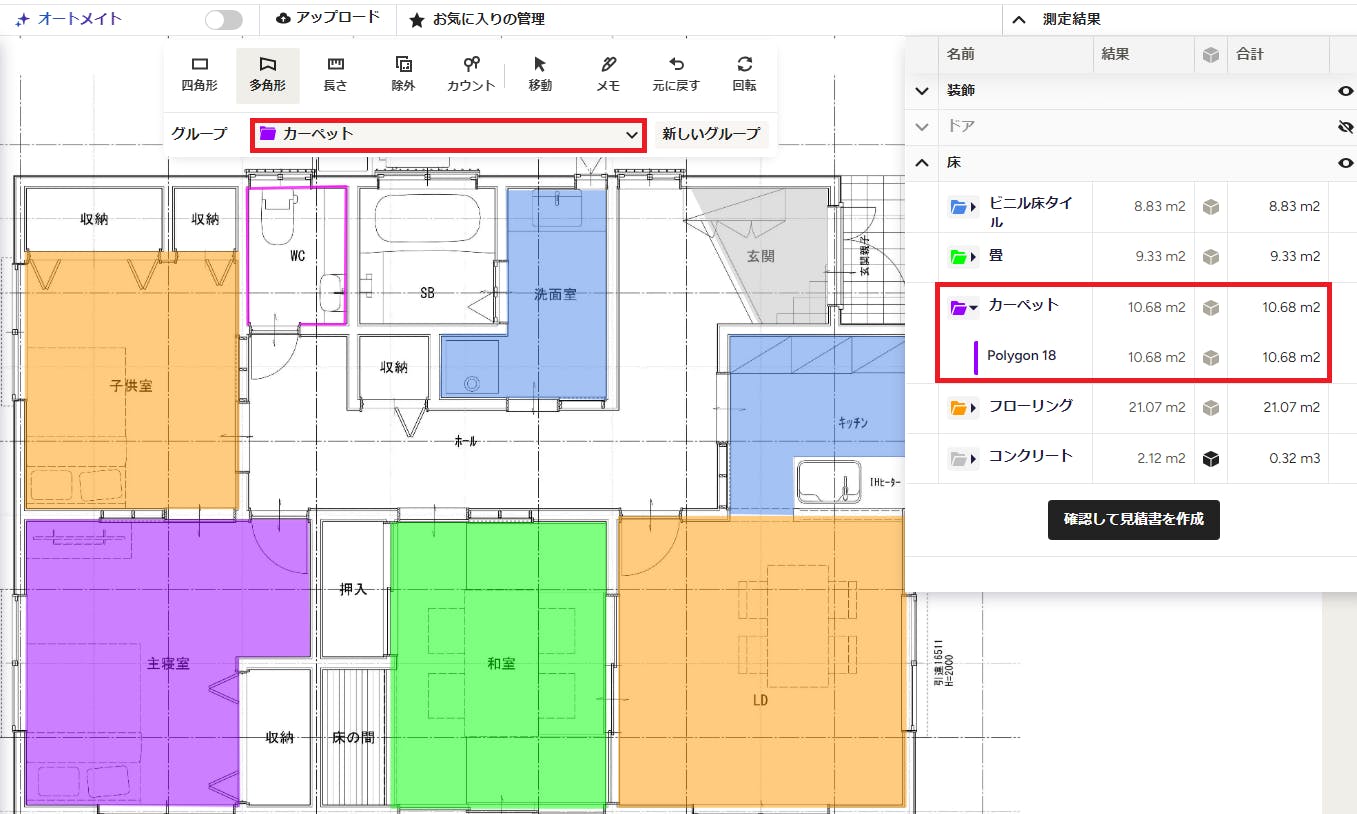

作成したグループで測定をすると、その測定結果がキャンバスの右側にある測定結果の表に表示されます。

既存のグループまたは項目グループを利用する

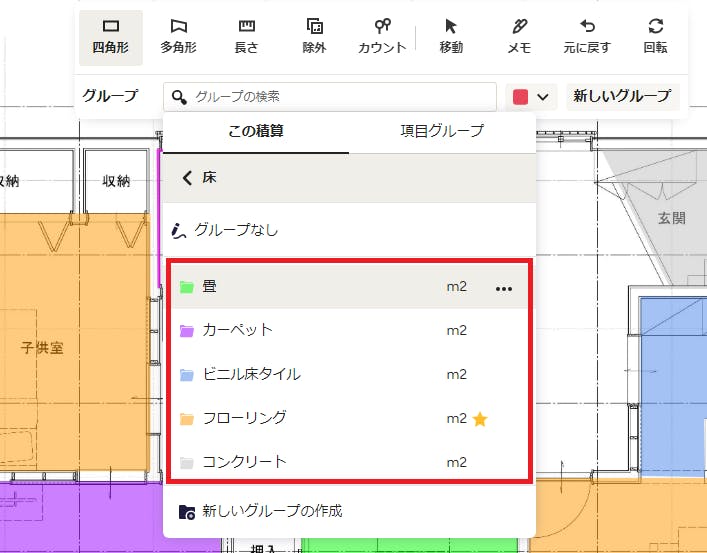

既存のグループを使用するには、ツールバーで長さまたは面積を測るツールを選択し、その下にある「グループ」のドロップダウンリストから、適切なグループを選択します。「この積算」タブでは現在の積算で使用されているグループを、「項目グループ」タブではライブラリーに保存されている項目グループを選択することができます。グループを指定して測定すると、その結果が画面の右側にある「測定結果」の表の、選択したグループの中に表示されます。

測定結果から除外する

「除外」アイコンは、測定結果から特定の範囲を除外するときに使用します。除外したエリアは合計に含まれなくなります。たとえば、外壁から窓やドアを除外するときなどに有効です。

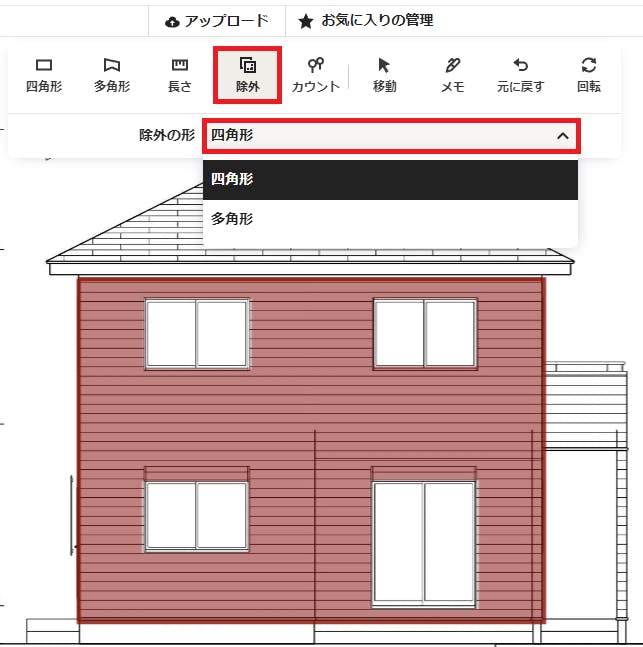

除外機能を使うには、「除外」アイコンをクリックし、除外する形を選択します。形は「四角形」または「多角形」から選べます。測定するときと同様に、「四角形」を選択した場合は、除外する範囲の１角をマウスでクリックし、そこから対角線上に反対側の角までドラッグし、範囲をカバーできたらマウスのボタンを離します。「多角形」を選択した場合は、マウスで除外する範囲の一角をクリックし、次の角までマウスカーソルを動かしてクリックし、最後の角まで戻ってきたらてダブルクリックします。すると、除外した部分が白抜きになります。

アイテムの数を数える

「カウント」アイコンは、図面上でドア、窓、コンセントといった物の数を数えるときに使用します。フレキシブルな機能で、グループに名前を付けたり、カウントのアイコンのサイズを変更したりして、何でも好きなものをカウントすることができます。また、ライブラリーに保存されている項目グループを利用すると、費用の合計額を簡単に求めることができます。

新しいカウントを作成する

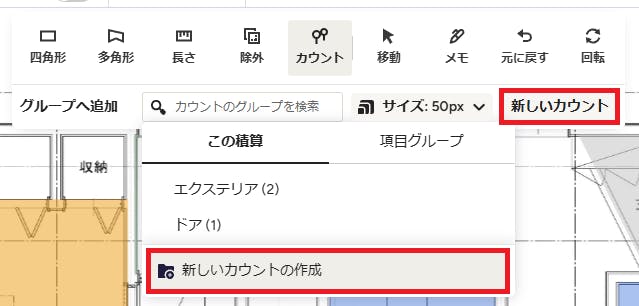

新しいカウントを作成するには、ツールバーで「カウント」アイコンをクリックした状態で、カウント ドロップダウン リストの右側にある［新しいカウント］ボタン、またはカウント ドロップダウン リストをクリックして一番下に表示された［新しいカウントの作成］メニューをクリックします。

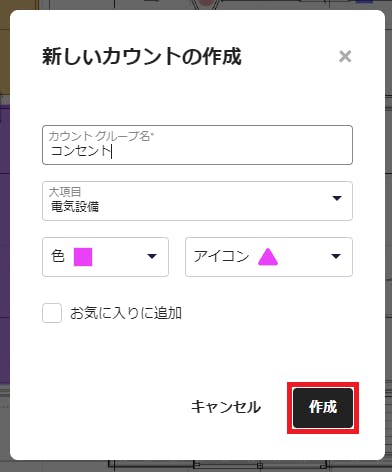

すると、「新しいカウントの作成」ウィンドウが表示され、グループ名、大項目、色とアイコンの形、そして別の案件でも使用できるようにお気に入りに追加するかどうかを指定できます。必要な内容を入力したら［作成］ボタンをクリックします。

カウントを作成したら、図面上のカウントすべきアイテムをクリックします。すると、指定した色・形状のアイコンが図面上に追加されます。アイコンの大きさを変更したい場合は、「サイズ」のドロップダウン リストを使って大きさを調整できます。

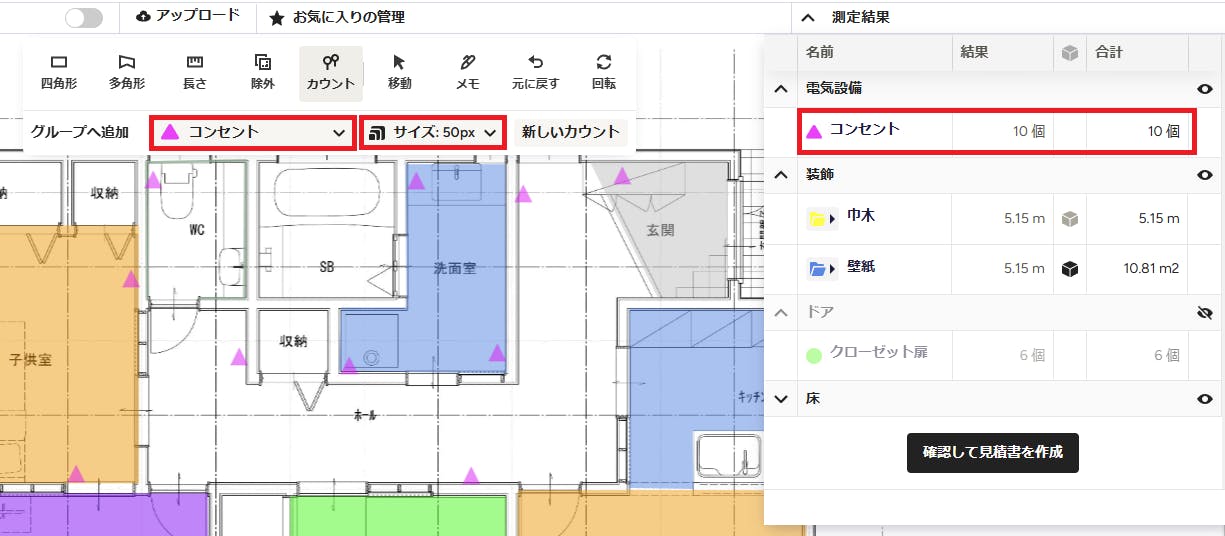

たとえば以下の例では、ピンクの三角形のアイコンでコンセントの数を数え、その結果がキャンバスの右側にある測定結果の表に表示されています。

既存のカウントまたは項目グループを利用する

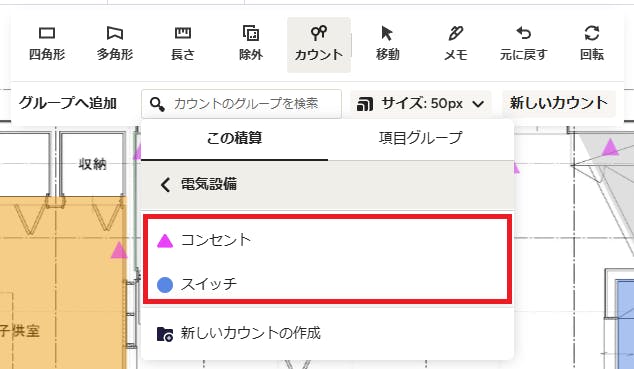

既存のカウントを使用するには、ツールバーで「カウント」を選択し、その下にある「カウントの選択」ドロップダウンリストから、適切なカウントを選択します。「この積算」タブでは現在の積算で使用されているものを、「項目グループ」タブではライブラリーに保存されているものを選択することができます。カウントを指定して数を数えると、その結果が画面の右側にある「測定結果」の表の、選択したカウントの中に表示されます。

メモを追加する

「メモ」アイコンを使用すると、図面上に直接メモを残すことができます。PDF ファイルに保存した際にもそのメモは残るので、顧客と積算した図面を共有するのに役立ちます。

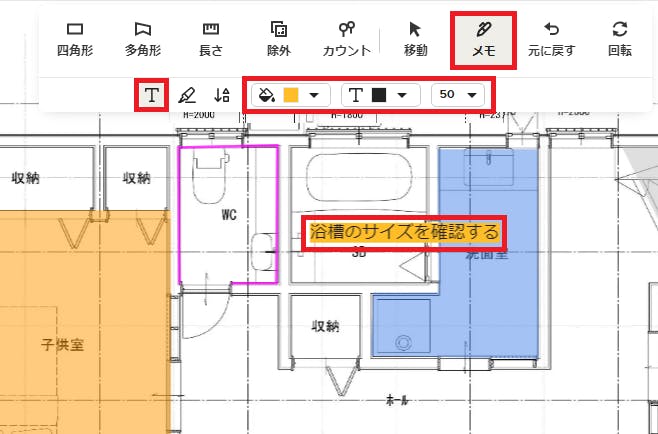

メモを追加するには、まず「メモ」アイコンをクリックします。そして、ツールバーの左下で、文字を追加する場合は［T］のアイコンを、描画する場合はペンのアイコンをクリックします。そして、図面上のメモを追加したいを部分をクリックして、文字入力または描画を始めます。文字やペンの色、文字の背景色、文字や線の太さを変更することができます。

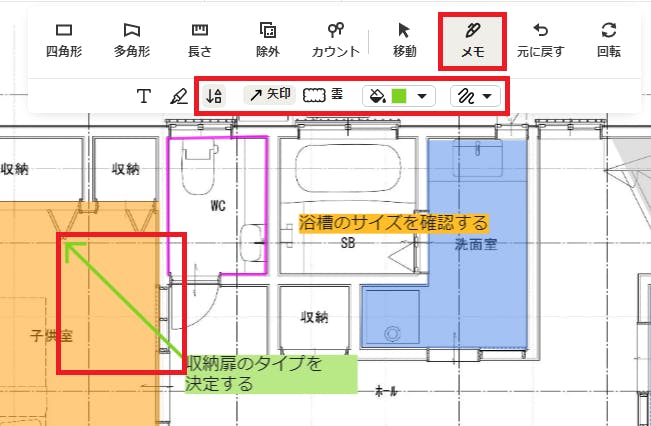

また、図面上に矢印を追加することもできます。「メモ」アイコンを選択した状態で、ツールバーの左下でペンアイコンの横にある矢印のアイコンをクリックし、その右側の「矢印」ボタンをクリックします。そして、図面上の一点をクリックし、そのままドラッグして矢印を作りたい部分でマウスのクリックを解除します。「雲」ボタンを選択すると、画面上に吹き出しのようなものを作ることができます。

操作を元に戻す

操作を失敗した場合などは、「元に戻す」アイコンをクリックすることで、直近の操作を取り消すことができます。

図面を回転させる

図面を回転させるには「回転」アイコンをクリックします。一度クリックするごとに、図面が 90° 回転します。

いったん図面上で測定を始めると、図面を回転させることはできなくなります。
